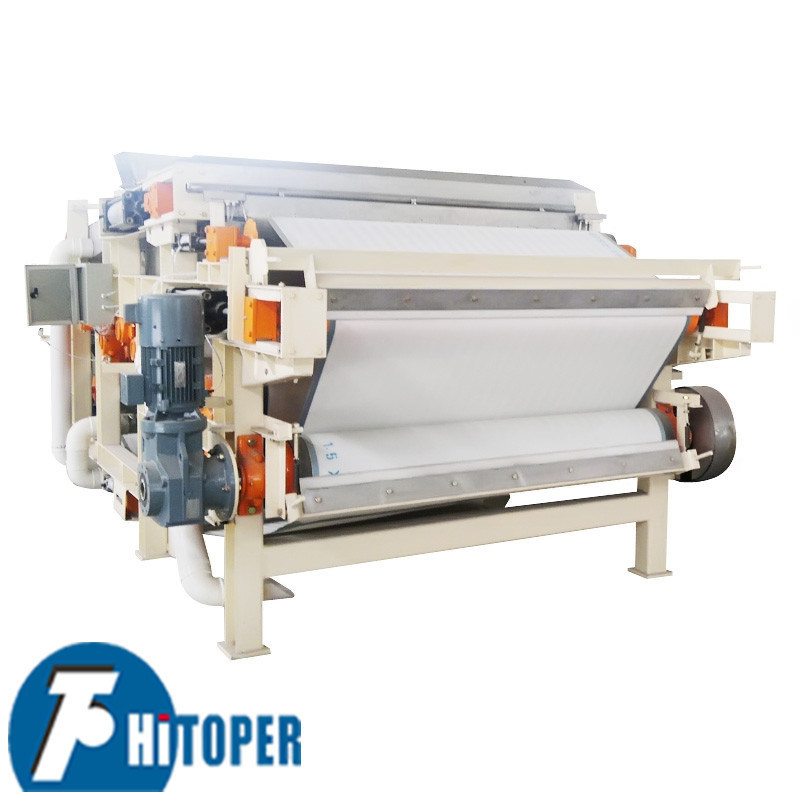

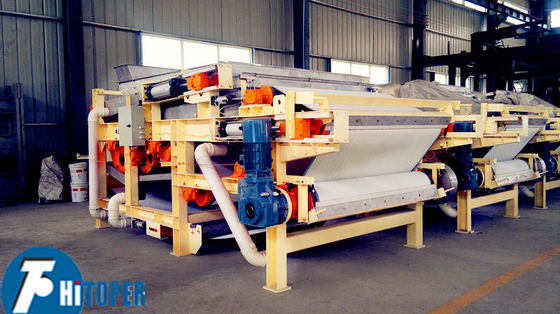

Presses à filtres à ceinture d'énergie avec zone de déshydratation en forme de long coin et dispositif de rouleaux scientifiques pour le traitement des boues industrielles

Fonctionnement continu et automatisation avec contrôle par API dans les filtres-presses à bande pour la déshydratation des boues



La presse à filtre à bande série DY est le résultat de recherches nationales basées sur l'introduction de technologies étrangères avancées, développant de nouveaux modèles largement utilisés dans le traitement des eaux usées urbaines, l'industrie chimique, le raffinage du pétrole, la métallurgie, la fabrication du papier, du cuir, l'industrie alimentaire, le lavage du charbon, l'impression et la teinture, et la déshydratation des boues. La machine fonctionne en continu, avec un haut degré d'automatisation, une économie d'énergie, une haute efficacité et une maintenance facile, ce qui en fait un équipement idéal pour la déshydratation des boues.





Caractéristiques de conception de la presse à filtre à bande :



1. Technologie avancée autrichienne, belle apparence.

2. Grande rigidité structurelle, fonctionnement fluide, faible bruit.

3. Équipement avancé de pré-concentration configuré, effet de floculation des boues, faibles coûts d'exploitation.

4. Zone de déshydratation par gravité configurée avec un distributeur avancé, distribution du matériau pour prolonger la durée de vie du filtre.

5. Avec une longue zone de déshydratation par gravité en forme de coin et une zone de déshydratation, le matériau est déshydraté de manière complète pour garantir qu'aucun matériau ne déborde dans la zone de pressage.

6. Rouleaux disposés dans un système scientifique et ordonné, déshydratation par gravité, déshydratation en coin, déshydratation par pressage sont évacués sans se perturber mutuellement. Rapport de rouleaux de grand diamètre pour le pressage et la déshydratation, effet de déshydratation, capacité de production, efficacité énergétique.

7. Du chargement à la décharge du gâteau, fonctionnement continu, haut degré d'automatisation, interface API peut être installée selon les besoins, pour faciliter le contrôle centralisé par ordinateur.

8. Transmission de puissance par conversion mécanique ou de fréquence, large plage de vitesse, grande adaptabilité.

9. Dispositif de lavage à contre-courant fiable, garantissant l'effet de déshydratation du filtre.

10. Dispositif de tension pneumatique et de correction automatique pneumatique pour assurer le fonctionnement normal et la sécurité du filtre.

11. Fonctionnement sûr et fiable, sécurité infrarouge et dispositifs d'arrêt d'urgence complets.

12. Peut être configuré selon différents matériaux avec différentes spécifications de filtre, filtration et haute précision.





Composition des pièces :



1. Châssis

2. Dispositif de distribution de la boue

3. Bac supérieur de réception des liquides

4. Système de rouleaux de déshydratation

5. Système de rouleaux de pressage

6. Dispositif de tension

7. Bac intermédiaire de réception des liquides

8. Dispositif de lavage

9. Rouleau de réglage supérieur

10. Bande filtrante supérieure

11. Racloir supérieur

12. Racloir inférieur

13. Dispositif d'entraînement

14. Bande filtrante inférieure

15. Rouleau de réglage inférieur

16. Bac inférieur de réception des liquides





REMARQUE :



1. La machine fonctionne en douceur, sans vibrations ni chocs.

2. La charge du lit est 1,6 fois le poids de la machine. L'épaisseur de la couche de surface en béton et l'ensemble des barres d'acier de la fondation en béton sont déterminés par l'utilisateur.

3. À l'exception du côté proche de la bande transporteuse, les trois autres côtés sont à environ 1 m de la machine.

4. La fabrication d'un réservoir de collecte d'eau sert à collecter l'eau, également déterminée par l'utilisateur.

5. L'unité est en mm.





Paramètres techniques de la presse à filtre à bande :



Type		DY750	DY1000	DY1500	DY2000		DY2500	DY3000
Largeur du filtre (mm)		750	1000	1500	2000		2500	3000
Concentration d'alimentation (s.s.1.5~2.5%)		6～9	8～12	12～18	16～24		20～30	28～38
Volume sec (kg/h)		110～225	150～300	225～450	300～600		375～750	420～950
Teneur en humidité (%)		63～84.5	63～84.5	63～84.5	63～84.5		63～84.5	63～84.5
Puissance moteur (HP)		1.5	1.5	1.5	2.2		2.2	2.2
Dimensions de référence (mm)	L	4250	4250	4250	4250		4250	4250
	W	1630	1880	2380	2920		3420	3920
	H	2100	2100	2100	2100		2100	2100
Poids (kg)		2570	2920	3590	4490	5520		6220





Utilisation typique des boues pour la presse à filtre à bande :



Traitement des eaux usées urbaines, métallurgie et exploitation minière, aciéries, centrales à charbon, industries chimiques, pétrochimiques, teintureries, tanneries, papeteries, etc.
