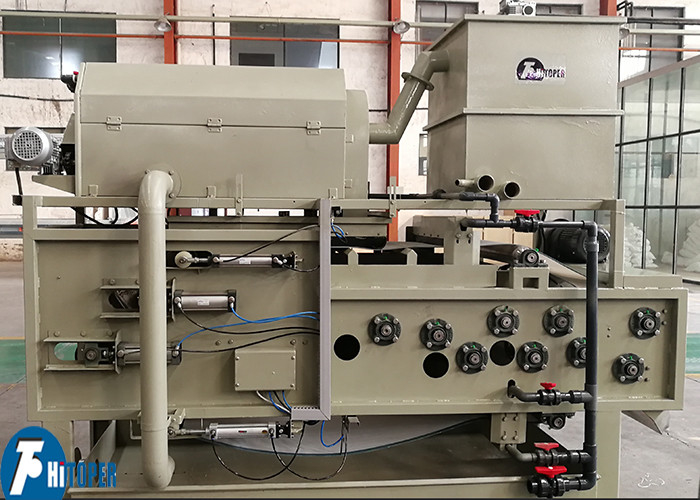

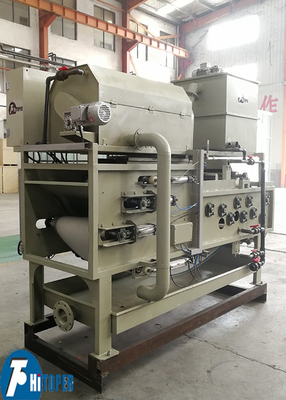

Presse à filtres à courroie de nouveau type pour le déshydratage des boues dans l'industrie de l'impression et de la teinture

Presses de filtrage de ceinture de boue déshydratante 3 - 5,2 m3/h Capacité 0,75kw Puissance du moteur

Introduction de la presse à filtres à courroie

La presse à filtres à courroie est un nouveau type basé sur une technologie de pointe internationale qui a été introduite par l'unité nationale de recherche scientifique et notre société.Il peut être largement utilisé dans le dessalement des boues du traitement des eaux usées urbainesL'industrie chimique, le raffinage du pétrole, la métallurgie, la fabrication du papier, du cuir, les produits alimentaires, le lavage du charbon et l'imprimerie et la teinture.Il est un équipement idéal pour le déshydratation des boues avec des avantages de travail continu, haute automatisation, économie d'énergie, efficacité élevée et entretien facile.

Le filtre à courroie est principalement constitué d'un dispositif de conduite, d'un cadre, d'un rouleau de presse, d'une courroie de filtre supérieure, d'une courroie de filtre inférieure, d'un dispositif de tension de courroie de filtre, d'un dispositif de nettoyage de courroie de filtre,un dispositif de décharge, un système de contrôle de l'air et un système de contrôle électrique.

Comment fonctionne le pliage

Comment fonctionne le pliage

Après avoir complètement mélangé la boue concentrée et une certaine concentration de floculant dans un mélangeur statique et dynamique,les petites particules solides dans la boue sont regroupées en une grande masse floculante, et l'eau libre est séparée en même temps. La boue est transportée vers la bande de filtre de déshydratation par gravité concentrée,et l'eau libre est séparée sous l'action de la gravité pour former des boues à l'état non fluide, puis il est serré entre les ceintures de maille supérieure et inférieure et passe par la zone de pré-pression et de basse pression en forme de coin.La zone et la zone de haute pression sont progressivement pressées sous l'action de petites à grandes forces de pressage et de cisaillement pour atteindre le degré maximal de séparation de la boue et de l'eau, et enfin un gâteau filtrant est déchargé.

1Déshydratation après traitement chimique

Afin d'améliorer la déshydratation des boues, d'améliorer les propriétés du gâteau filtrant et d'accroître la perméabilité des matériaux, un traitement chimique des boues est nécessaire.Cette machine utilise un dispositif unique "mixeur de granulation de floculation d'eau" pour obtenir le dosage chimique et la floculationCette méthode a non seulement un bon effet de floculation, mais économise également beaucoup de produits chimiques, un faible coût d'exploitation et des avantages économiques évidents.

2. section de déshydratation de la concentration de gravité

La boue est introduite uniformément dans la ceinture à mailles à travers le seau de distribution.L'eau libre s'écoule dans le réservoir de réception de l'eau à travers la courroie filtrante sous son propre poidsLa déshydratation par gravité peut également être considérée comme une section très concentrée.

3.Section de déshydratation sous prépression de la zone en forme de coin

La fluidité de la boue après déshydratation par gravité est presque complètement perdue.et le matériau commence à recevoir une légère pressionLe rôle de la zone en forme de coin est d'allonger le temps de déshydratation par gravité, d'accroître la stabilité de compression du floc, d'accroître le temps de déshydratation par gravité, d'accroître la stabilité de compression du floc et de réduire la pression de la bande de filtrage.et préparer pour entrer dans la zone de pression.

4.Section de déshydratation à haute pression du rouleau de pressage

Lorsque le matériau quitte la zone de coinage, il entre dans la zone de pression.La pression le long de la direction de fonctionnement de la courroie augmente avec la diminution du diamètre du rouleau de compressionLe volume comprimé du matériau se rétrécit et l'eau libre dans l'espace est pressée à l'extérieur.et la teneur en eau du gâteau filtrant peut être réduite au minimum après avoir continué jusqu'à la zone de haute pression à la fin de la pression.

Application du projet

Cette machine est adaptée au déshydratage des boues dans les procédés de traitement des eaux usées dans les stations de traitement des eaux usées urbaines, les produits pharmaceutiques, le galvanoplastie, la fabrication du papier, le cuir, l'impression et la teinture,métallurgieDans le cas de la séparation des liquides, la séparation des liquides est effectuée par un procédé de séparation des liquides.Il s'agit d'un équipement idéal pour la gestion environnementale et la valorisation des ressources..

Paramètres techniques de la presse à filtres à courroie

Utilisation typique de la suspension dans le filtre à courroie:
