Presse à filtre à bande pour déshydratation des boues et séparation liquide-solide dans les industries chimiques, du charbon, du papier, de l'alimentation et des eaux usées urbaines

Nouveau filtre-presse à bande pour le déshydratation des boues dans l'industrie de l'impression et de la teinture

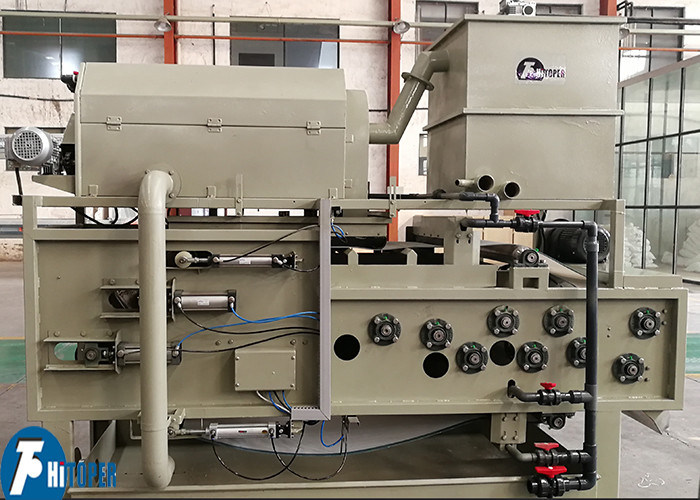

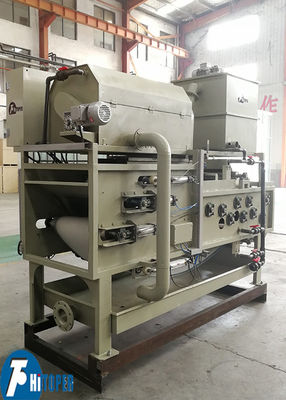

Introduction du filtre-presse à bande

Basé sur la technologie avancée introduite, le filtre-presse à bande DNY est développé et conçu sur la base du filtre-presse à bande DY. Le filtre-presse à bande DNY est un équipement idéal de déshydratation des boues qui est largement utilisé dans les industries chimique, du charbon, de la fabrication du papier, de l'alimentation, des eaux usées urbaines et autres. Il peut également être utilisé comme machine de séparation liquide-solide. Il se caractérise par une grande efficacité, de bons effets de déshydratation et une faible consommation. En utilisant ce type de filtre-presse à bande DNY, pas besoin de bassin de concentration, économisant ainsi l'investissement et la surface.

Comment fonctionne le pliage

Comment fonctionne le pliage

Après que les boues concentrées et une certaine concentration de floculant soient entièrement mélangées dans un mélangeur statique et dynamique, les petites particules solides des boues sont agrégées en une grande masse floconneuse, et l'eau libre est séparée en même temps. Les boues sont transportées vers la bande de filtration de concentration par gravité pour la déshydratation, et l'eau libre est séparée sous l'action de la gravité pour former des boues dans un état non fluide, puis elles sont serrées entre les bandes de maille supérieure et inférieure et passent par la zone de pré-pression en forme de coin et la zone de basse pression. La zone et la zone de haute pression sont progressivement pressées sous l'action de forces de serrage et de cisaillement de petites à grandes pour atteindre le degré maximal de séparation de la boue et de l'eau, et finalement un gâteau de filtration est déchargé.

1. Déshydratation par prétraitement chimique

Afin d'améliorer la déshydratabilité des boues, d'améliorer les propriétés du gâteau de filtration et d'augmenter la perméabilité des matériaux, un traitement chimique des boues est requis. Cette machine utilise un dispositif unique de "mélangeur de granulation par floculation d'eau" pour réaliser le dosage chimique et la floculation. Fonction, cette méthode a non seulement un bon effet de floculation, mais économise également beaucoup de produits chimiques, un faible coût d'exploitation et des avantages économiques évidents.

2. Section de déshydratation par concentration par gravité

Les boues sont alimentées uniformément sur la bande de maille par le godet de distribution. Les boues avancent avec la bande de filtration. L'eau libre s'écoule dans le réservoir de réception d'eau à travers la bande de filtration sous son propre poids. La déshydratation par gravité peut également être appelée une section hautement concentrée. L'eau libre dans le milieu réduit la fluidité des boues et les prépare à une extrusion ultérieure.

3. Section de déshydratation par pré-pression de la zone en forme de coin

La fluidité des boues après déshydratation par gravité est presque complètement perdue. Au fur et à mesure que le filtre-presse à bande avance, la distance entre les bandes de filtration supérieure et inférieure diminue progressivement, et le matériau commence à recevoir une légère pression. Au fur et à mesure que la bande de filtration fonctionne, la pression augmente progressivement. Le rôle de la zone en forme de coin est de prolonger le temps de déshydratation par gravité, d'augmenter la stabilité de compression du floc, et de préparer l'entrée dans la zone de pression.

4. Section de déshydratation à haute pression du rouleau d'écrasement

Lorsque le matériau quitte la zone en coin, il entre dans la zone de pression. Le matériau est pressé dans cette zone. La pression le long de la direction de déplacement de la bande augmente avec la diminution du diamètre du rouleau d'écrasement. Le volume pressé du matériau rétrécit et l'eau libre dans l'espace est expulsée. À ce moment, le gâteau de filtration est essentiellement formé, et la teneur en eau du gâteau de filtration peut être réduite au minimum après avoir continué dans la zone de haute pression à la fin de la pression.

Avantages du filtre-presse à bande DNY :

1.C'est un équipement intégré, contrôle automatique, fonctionnement continu ;
2. Faible consommation d'énergie, longue durée de vie ;
3. Haute efficacité de déshydratation et haute teneur en solides du gâteau de boue ;
4. Facile à utiliser et à entretenir ;
5. Faible bruit, économique et fiable, avec une large gamme d'applications.

Application

Cette machine convient à la déshydratation des boues dans les processus de traitement des eaux usées des stations d'épuration urbaines, de la galvanoplastie, de la fabrication du papier, du cuir, de l'impression et de la teinture, de la métallurgie, de la chimie, de l'abattage, de l'alimentation, du brassage, du lavage du charbon et de l'ingénierie de protection de l'environnement. Dans le cas de la séparation des liquides, c'est un équipement idéal pour la gestion de l'environnement et la récupération des ressources.

Paramètres techniques du filtre-presse à bande :

Utilisation typique de boue du filtre-presse à bande :
