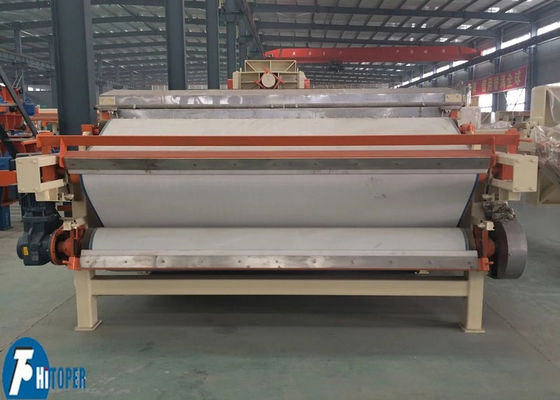

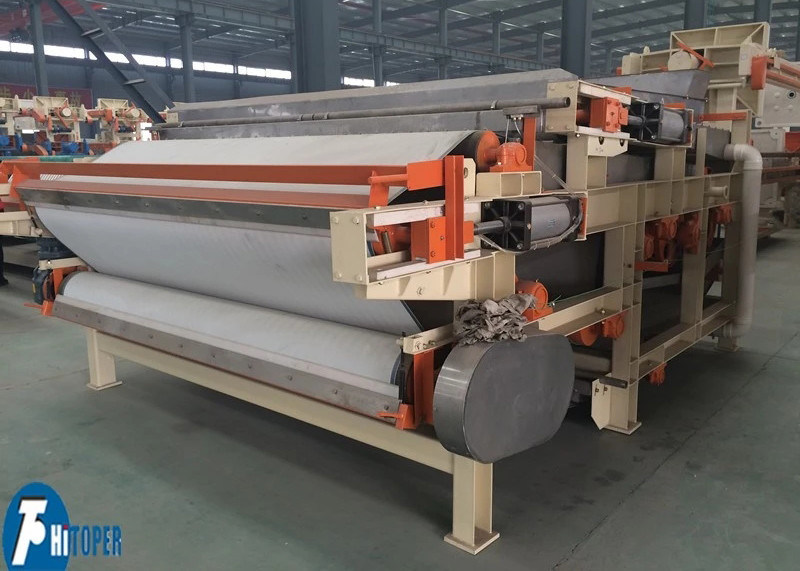

Presses à filtres à courroie conçues pour le déshydratage des boues énergétiques avec système de roulement scientifique et configuration de distributeur avancé

Presse à filtre industrielle haute pression pour boues biologiques / boues minières





La presse à filtre à bande série DY est le nouvel équipement développé avec succès par les instituts de recherche nationaux, basé sur l'introduction de technologies étrangères avancées. Elle est largement utilisée dans le traitement des eaux usées urbaines, l'industrie chimique, le raffinage du pétrole, la métallurgie, la fabrication du papier, le cuir, l'alimentation, le lavage du charbon, l'impression et la teinture, et la déshydratation des boues. La machine fonctionne en continu, avec un haut degré d'automatisation, une économie d'énergie, une haute efficacité et une maintenance facile, ce qui en fait un équipement idéal pour la déshydratation des boues.





Caractéristiques de conception de la presse à filtre à bande :



1. Technologie avancée autrichienne, belle apparence.

2. Grande rigidité structurelle, fonctionnement fluide, faible bruit.

3. Équipement avancé de pré-enrichissement, bon effet de floculation des boues, faibles coûts d'exploitation.

4. Zone de déshydratation par gravité équipée d'un distributeur avancé, répartissant le matériau pour prolonger la durée de vie du filtre.

5. Zone de déshydratation par gravité en forme de coin longue et zone de déshydratation, le matériau est déshydraté complètement pour garantir qu'il ne débordera pas dans la zone de pressage.

6. Rouleaux disposés dans un système scientifique et ordonné, la déshydratation par gravité, la déshydratation en coin et la déshydratation par pressage sont évacuées sans se perturber mutuellement. Rapport de rouleaux de grand diamètre pour le pressage et la déshydratation, bon effet de déshydratation, capacité de production, efficacité énergétique.

7. De l'alimentation à la décharge du gâteau, fonctionnement continu, haut degré d'automatisation, interface PLC pouvant être installée selon les besoins, pour faciliter le contrôle centralisé par ordinateur.

8. Transmission de puissance par entraînement mécanique ou conversion de fréquence avec une large plage de vitesses, grande adaptabilité.

9. Dispositif de lavage à contre-courant fiable, garantissant l'effet de déshydratation du filtre.

10. Dispositif de tension pneumatique et de correction automatique pneumatique pour assurer le fonctionnement normal et la sécurité du filtre.

11. Fonctionnement sûr et fiable, sécurité infrarouge et dispositifs d'arrêt d'urgence complets.

12. Peut être configuré selon différents matériaux avec des spécifications de filtre différentes, filtration et haute précision.





Composition des pièces :



1. Châssis

2. Dispositif de distribution de la boue

3. Bac supérieur de réception des liquides

4. Système de rouleaux de déshydratation

5. Système de rouleaux de pressage

6. Dispositif de tension

7. Bac intermédiaire de réception des liquides

8. Dispositif de lavage

9. Rouleau de réglage supérieur

10. Bande filtrante supérieure

11. Racloir supérieur

12. Racloir inférieur

13. Dispositif d'entraînement

14. Bande filtrante inférieure

15. Rouleau de réglage inférieur

16. Bac inférieur de réception des liquides





REMARQUE :



1. La machine fonctionne en douceur, sans vibrations ni chocs.

2. La charge du lit est 1,6 fois le poids de la machine. L'épaisseur de la couche de surface en béton et l'ensemble des barres d'acier de la fondation en béton sont déterminés par l'utilisateur.

3. À l'exception du côté proche de la bande transporteuse, les trois autres côtés sont à environ 1 m de la machine.

4. La fabrication d'un réservoir de collecte d'eau sert à collecter l'eau, également déterminée par l'utilisateur.

5. L'unité est en mm.





Paramètres techniques de la presse à filtre à bande :



Type		DY750	DY1000	DY1500	DY2000		DY2500	DY3000
Largeur du filtre (mm)		750	1000	1500	2000		2500	3000
Concentration d'alimentation (matières solides 1,5~2,5 %)		6~9	8~12	12~18	16~24		20~30	28~38
Volume sec (kg/h)		110~225	150~300	225~450	300~600		375~750	420~950
Teneur en humidité (%)		63~84,5	63~84,5	63~84,5	63~84,5		63~84,5	63~84,5
Puissance du moteur (CV)		1,5	1,5	1,5	2,2		2,2	2,2
Dimensions de référence (mm)	L	4250	4250	4250	4250		4250	4250
	l	1630	1880	2380	2920		3420	3920
	H	2100	2100	2100	2100		2100	2100
Poids (kg)		2570	2920	3590	4490	5520		6220





Utilisation typique de la boue pour la presse à filtre à bande :



Traitement des eaux usées urbaines, métallurgie et mines, aciéries, centrales à charbon, chimie, pétrochimie, brasseries, teinture, tanneries, papeteries, etc.
