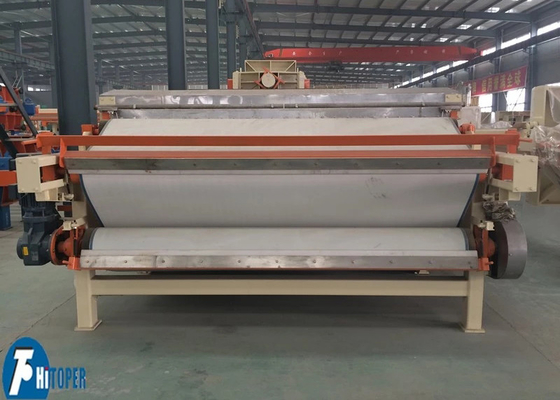

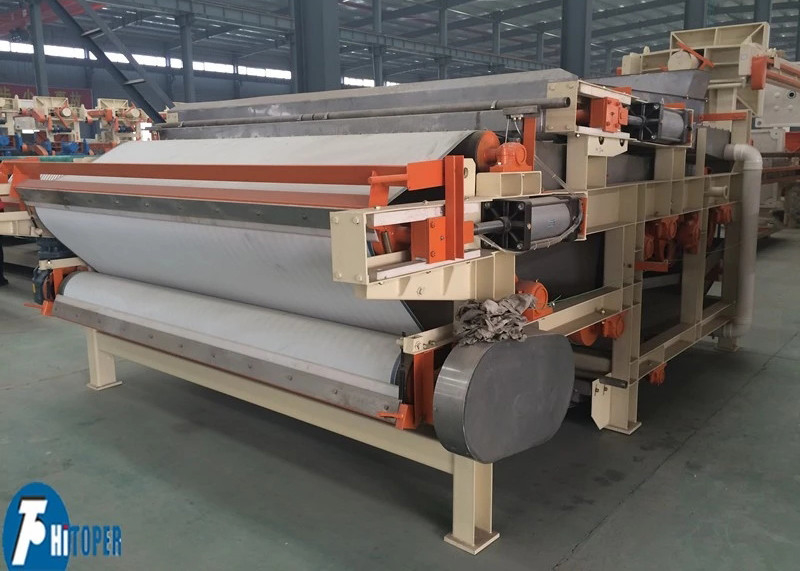

Filtre-presse à bande à contrôle automatique pour la déshydratation des boues dans l'industrie du lavage du charbon et de l'impression et de la teinture

Filtre-presse industriel haute pression pour la déshydratation des boues biologiques / des boues minières





Le filtre-presse à bande de la série DY est le fruit de la collaboration d'instituts de recherche nationaux et de l'introduction de technologies étrangères de pointe, ce qui a permis de développer avec succès de nouveaux modèles, largement utilisés dans le traitement des eaux usées urbaines, l'industrie chimique, le raffinage du pétrole, la métallurgie, le papier, le cuir, l'alimentation, le lavage du charbon, l'impression et l'industrie de la teinture, la déshydratation des boues. Machine à fonctionnement continu, haut degré d'automatisation, économie d'énergie, haute efficacité, entretien facile, est idéale pour les équipements de déshydratation des boues.





Caractéristiques de conception du filtre-presse à bande :



1. Technologie australienne de pointe, belle apparence.

2. Grande rigidité structurelle, fonctionnement en douceur, faible bruit.

3. Configurer l'équipement de pré-enrichissement avancé, l'effet de floculation des boues, faibles coûts d'exploitation.

4. Zone de déshydratation par gravité avec distributeur avancé, répartition du matériau pour prolonger la durée de vie du filtre.

5. Avec une longue zone de déshydratation par gravité en forme de coin et une zone de déshydratation, le matériau est entièrement déshydraté pour garantir qu'il ne débordera pas dans la zone de pressage.

6. Rouleaux disposés dans un système scientifique et ordonné, déshydratation par gravité, déshydratation en forme de coin, déshydratation par pressage ont été déchargés sans se déranger les uns les autres. Rapport de déshydratation par pressage à rouleaux de grand diamètre, effet de déshydratation, capacité de production, économie d'énergie.

7. De l'alimentation à la décharge du gâteau, fonctionnement continu, haut degré d'automatisation, l'interface PLC peut être installée selon les besoins, pour faciliter le contrôle centralisé de l'ordinateur.

8. Transmission de puissance par plage de vitesse mécanique ou à conversion de fréquence, large adaptabilité.

9. Dispositif de lavage à contre-courant fiable, filtre garanti avec l'effet de déshydratation.

10. Dispositif de tension pneumatique et de correction automatique pneumatique pour assurer le fonctionnement normal du filtre avec la sécurité.

11. Fonctionnement sûr et fiable, sécurité infrarouge et sécurité d'une gamme complète de dispositifs d'arrêt d'urgence.

12. Peut être configuré en fonction des différents matériaux avec différentes spécifications du filtre, filtration et haute précision.





Composition des pièces :



1. Cadre

2. Dispositif de distribution de la boue

3. Plateau supérieur de réception de liquide

4. Système de rouleaux de déshydratation

5. Système de rouleaux de pressage

6. Dispositif de tension

7. Plateau intermédiaire de réception de liquide

8. Dispositif de lavage

9. Rouleau de réglage supérieur

10. Bande filtrante supérieure

11. Racloir supérieur

12. Racloir inférieur

13. Dispositif d'entraînement

14. Bande filtrante inférieure

15. Rouleau de réglage inférieur

16. Plateau inférieur de réception de liquide





REMARQUE :



1. La machine fonctionne en douceur, sans impact de vibration

2. La charge de la lame est de 1,6 fois le poids de la machine. L'épaisseur de la couche de surface en béton, l'ensemble de la barre d'acier de la fondation en béton sont déterminés par l'utilisateur.

3. En plus du côté proche de la bande transporteuse, les trois autres côtés sont à environ 1 m de la machine.

4. La fabrication d'un réservoir de collecte d'eau est destinée à collecter l'eau, également déterminée par l'utilisateur

5. L'unité est en mm.





Paramètres techniques du filtre-presse à bande :



Type		DY750	DY1000	DY1500	DY2000		DY2500	DY3000
Largeur du filtre (mm)		750	1000	1500	2000		2500	3000
Capacité en concentration (s.s.1.5~2.5%)		6～9	8～12	12～18	16～24		20～30	28～38
Volume sec (kg/h)		110～225	150～300	225～450	300～600		375～750	420～950
Teneur en humidité (%)		63～84.5	63～84.5	63～84.5	63～84.5		63～84.5	63～84.5
Puissance du moteur (HP)		1.5	1.5	1.5	2.2		2.2	2.2
Dimensions de référence (mm)	L	4250	4250	4250	4250		4250	4250
	W	1630	1880	2380	2920		3420	3920
	H	2100	2100	2100	2100		2100	2100
Poids (kg)		2570	2920	3590	4490	5520		6220





Utilisation typique de la boue du filtre-presse à bande :



Traitement des eaux usées urbaines, métallurgie et exploitation minière, aciérie, usine de charbon, produits chimiques, pétrochimie, brasserie, teinture, tannerie, papeterie, etc.
