| Lieu d'origine: | La Chine |
| Nom de marque: | TOPER |
| Certification: | CE |
| Numéro de modèle: | DY500 |
| Quantité de commande min: | 1 jeu |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | récipient standard |
| Délai de livraison: | environ 30 jours ouvrables après reçoivent votre paiement |
| Conditions de paiement: | L/C, T/T, D/A, D/P, Western Union |
| Capacité d'approvisionnement: | 10 ensembles par mois pour ce filtre-presse de ceinture |
| Filter belt width: | 500mm | Capacity: | 3-5.2m3/h |
|---|---|---|---|
| Dry volume: | 45-78kg/h | Moisture content: | 63-84.5% |
| Motor power: | 0.75kw | Reference dimension: | 2600*1050*2175mm |
| Weight: | 830kg | Application: | pinting and dyeing, urban waste water, chemical |
| Function: | dehydration,thickening and concentration | Voltage: | 380V/220V /400-450V/Customized |
| Mettre en évidence: | Filtre-presse industriel,unité de filtre-presse |
||

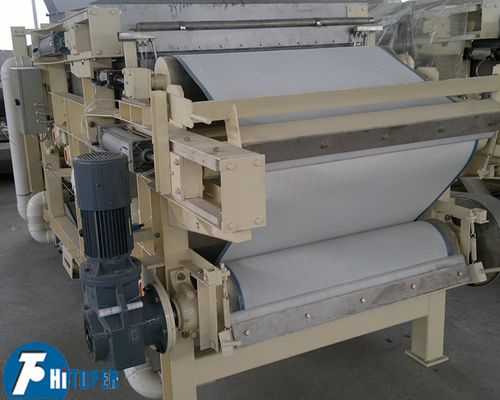

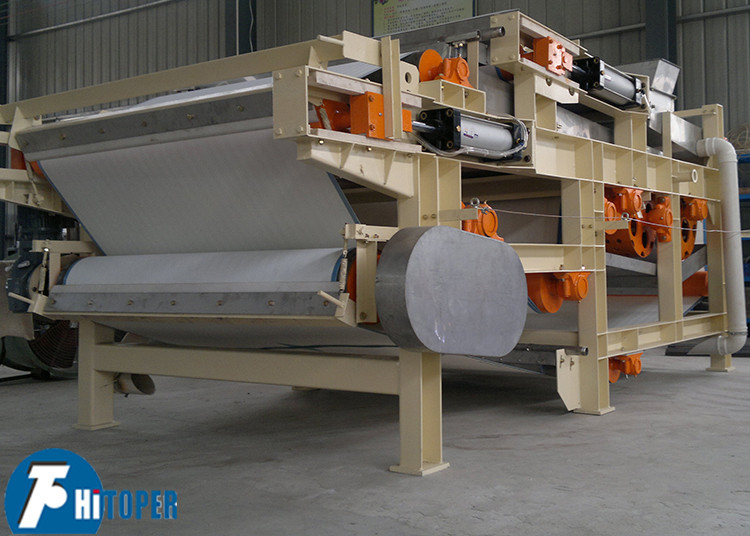

Presses à filtrage par courroie de traitement de l'eau de boue à décharge continue
Introduction de la presse à filtres à courroie
La section d'épaississement indépendante peut facilement filtrer les boues agglomérées, ce qui améliore considérablement la capacité de traitement.Conception spéciale du rouleau concave-convexe, une grande capacité de traitement et une faible teneur en humidité. Ceinture de filtre brevetée supérieure, le filtrat est séparé rapidement, le gâteau de boue a une excellente pealability, et le résidu de boue est faible.Le taux de capture des boues est bon et l'efficacité est élevée. Haute stabilité et excellente durabilité. Pas de bruit et de vibrations. Faible consommation d'énergie. Comparé aux machines de déshydratation domestiques, et même d'autres marques européennes et américaines,la machine de déshydratation des boues est meilleure que les autres modèlesLa principale différence est que ce filtre est différent car il utilise trois types de longueur.qui est un chiffon filtrant non collant et un dispositif avec le moins d'eau de nettoyage.
Portée d'application
Il est largement utilisé dans la déshydratation des eaux usées urbaines, l'impression et la teinture textiles, l'électroplatement, la fabrication du papier, le cuir, la brassage, la transformation alimentaire, le lavage du charbon, la pétrochimie, la chimie,métallurgieIl est également adapté à la séparation des solides ou à la production industrielle.
1. Spécification de pièces
| Je ne veux pas. | Nom | Spécification |
| 1 | Hôte |
Moteur principal 0,75 kW déshydratation par presse à coin à 5 rouleaux, matériau de presse à filtres à courroie entière SS304 |
| 2 | réservoir |
0un moteur de mélangeur de 37 kW, Mélangeur excentrique à double pagaie en acier inoxydable |
| 3 | Concentratrice à tambour | 0.37kw moteur, écran horizontal en acier inoxydable, rotation uniforme, tissu uniforme |
| 4 | Ceinture | Ceinture de filtrage en polyester à 80 à 100 mailles, comprise dans l'hôte |
| 5 | Système de commande électrique | Completement automatique, bande passante,comprenant le contrôle du gaz,inclus dans l'hôte |
2Paramètre principal
2.1performance de base:
Vélosité de la bande de filtrage: 1 à 9 m/min (réglable)
Durée de vie de la courroie de filtrage: ≥ 2000h
Durée de vie du roulement: ≥ 50000h ((type boule huileuse)
Rating de protection du moteur:IP54
Grade d'isolation du moteur: F
Méthode de refroidissement du moteur:Méthode de refroidissement du ventilateur
Matériau: SUS304
2.2 dispositif de transmission
Puissance du moteur:0.75 kW
Vitesse de conduite de la ceinture: réglable ((1 mètre ~ 9 mètres / minute)
Voltage: 380 V
Le courant de démarrage:3.67A
Fréquence:conversion de fréquence
Vitesse de rotation:conversion de fréquence
Rating de protection du moteur:IP54
Grade d'isolation du moteur: F
2.3 réservoir
Matériau:SUS304
Matériau de la lame de remuage:SUS-304
Matériau de l'arbre de mélange:SUS-304
Vitesse du mélangeur:36 tours par minute ((Conçue en fonction des caractéristiques des boues)
Puissance du moteur:0.37 kw
Voltage: 380 V
Monnaie de départ:1.12A
fréquence: 50 Hz
Rating de protection du moteur:IP54
Grade d'isolation du moteur: F
2.4 Unité de déshydratation concentrée centrifuge
Matériau:SUS304
Plage de concentration: 4% à 8%
Matériau de l'écran:SUS304
Vitesse du mélangeur:17 tours par minute ((Conçue en fonction des caractéristiques des boues)
Fabrique de boîtes de vitesses:Guangyuan, Taiwan, Chine
Puissance du moteur:0.37 kw
Voltage: 380 V
Fréquence de démarrage:1.12A
Fréquence: 50 Hz
Rating de protection:IP54
degré d'isolation: F
2.5 Appareil de lavage
Matériau de la buse:Produits en alliage de cuivre
Méthode de nettoyage du tissu filtrant:Méthode de rinçage continu de la face avant de la table par la buse (tissu filtrant supérieur) Mode de rinçage continu de la face avant et de l'arrière de la table par la buse (tissu filtrant inférieur)
Spécification:1/4 ¢ 9504
Méthode de nettoyage de la buse: nettoyage manuel pour le démontage (conception du tube de pulvérisation facile à démonter et à nettoyer)
Spécification du tube de nettoyage:40 A ((φ1.5)
Pression de nettoyage: > 3,5 kg/cm2
Volume d'eau de nettoyage:environ 4 M3/h
Paramètres techniques de la presse à filtres à courroie
|
Le type |
DNY750 | DNY1000 | DNY1500 | DNY2000 | DNY2500 | DNY3000 | ||
| Largeur du filtre ((mm) | 750 | 1000 | 1500 | 2000 | 2500 | 3000 | ||
|
Capacité à la concentration (s.s.)10,5% à 2,5% |
6 ¢ 9 | 8 ¢ 12 | 12 ¢ 18 | 16 ¢ 24 | 20 ¢ 30 | 28 ¢ 38 | ||
| Volume à sec ((kg/h) | 110 ¥225 | 150 ¢ 300 | 225 ¢ 450 | 300 ¢ 600 | 375 ¢ 750 | 420 ¥950 | ||
| Pourcentage d'humidité | 63 ¢ 84. Je vous en prie.5 | 63 ¢ 84. Je vous en prie.5 | 63 ¢ 84. Je vous en prie.5 | 63 ¢ 84. Je vous en prie.5 | 63 ¢ 84. Je vous en prie.5 | 63 ¢ 84. Je vous en prie.5 | ||
| Puissance du moteur ((HP) | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | ||
|
Dimensions de référence (mm) |
L | 4250 | 4250 | 4250 | 4250 | 4250 | 4250 | |
| W | 1630 | 1880 | 2380 | 2920 | 3420 | 3920 | ||
| H est | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | ||
| Poids (en kg) | 2570 | 2920 | 3590 | 4490 | 5520 | 6220 | ||
Utilisation typique de la suspension dans le filtre à courroie:
