| Lieu d'origine: | Chine |
| Nom de marque: | TOPER |
| Certification: | CE |
| Numéro de modèle: | Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. |
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | Best factory price |
| Détails d'emballage: | Exportation d'emballages en bois standard. |
| Délai de livraison: | 10-15 jours ouvrables après réception de votre paiement |
| Conditions de paiement: | L/C, T/T, D/A, D/P, Western Union |
| Capacité d'approvisionnement: | 200 ensembles par mois pour cette presse à filtres industrielle |
| zone de filtration: | mètre 10Square | Taille d'externalr de plat: | 505*505mm |
|---|---|---|---|
| Volume de chambre de filtration: | 151L | Numéro de plaque de filtre: | 24pcs |
| Pression de filtration: | 0.6mpa | Décharge de gâteau: | opération de deux travailleurs à la main |
| Puissance du moteur: | 2200 W | Type de compression: | Système hydraulique |
| Voltage: | 380V/220V /400-450V / personnalisé | Méthode d'alimentation: | Alimentation centrale |
| Matériau de plaque: | Polypropylène renforcé | Type liquide de décharge: | Écoulement ouvert ou écoulement étroit |
| Type de décharge de produit de filtration: | Décharge manuelle | Milieu de filtrage: | tissu filtrant |
| Conditon: | Nouveau |

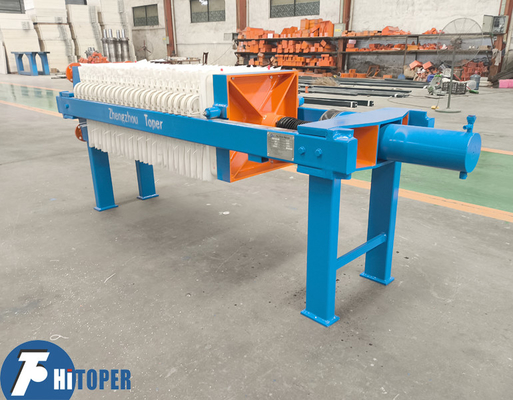

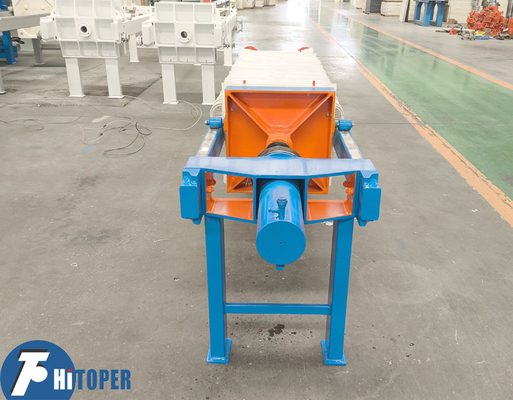

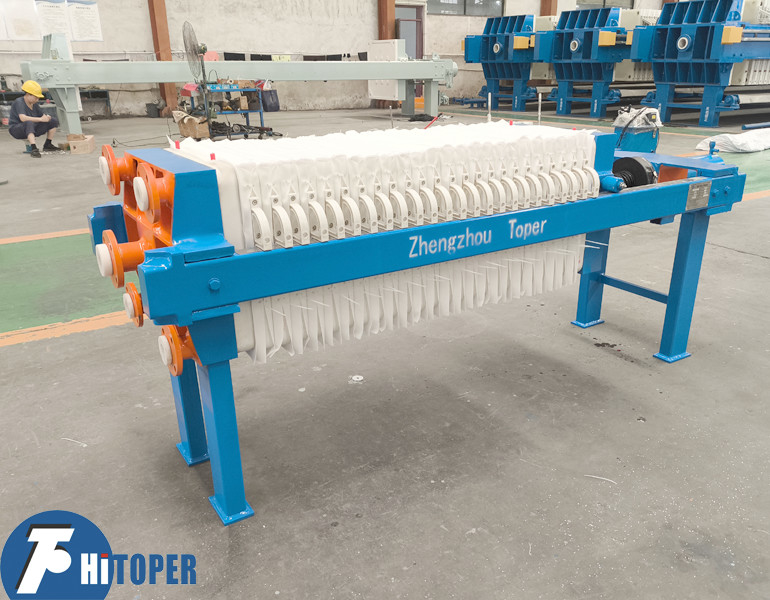

450x450mm Plaque Compresseur hydraulique Presse filtrante industrielle Fonction de séparation solide-liquide
Cet équipement de presse à filtreest utilisé dans la séparation solide-liquide (contenu solide est meilleur de 5% à 50%) de la suspension de varipis. largement utilisé dans l'exploitation minière, chimique. métallurgie, médecine, textile, alimentaire, sel anoranique et autres industries.
Station hydraulique de cet équipement de presse à filtre:1. Unité hydraulique, soudage et étanchéité en acier au carbone. A. Filtres à air pompes à huile externes de la marque Shanghai Dazhong, avec un meilleur effet de refroidissement et une maintenance facile B.Valves hydrauliques de la marque Shanghai Huadao. C.Pipes d'huile à haute pression (36 MPa, 1,5 m) et tuyaux d'huile à basse pression (22,4 Mpa, 2 m), connexion souple standard chinoise.
2Cylindre hydraulique, soudé à l'aide d'un tuyau en acier sans soudure de 27SiMn, diamètre intérieur et course de Φ120X400, pression de pressage de 18-20MPa.
3. Bande de piston, durcissement à fréquence moyenne avec acier 45#, la dureté de surface peut être de HRC48-50, et il y a un couvercle de protection à l'extérieur.
Faisceau principal de cette presse à filtres industrielle: Matériau d'acier au carbone de haute qualité Q345 (longueur, largeur et épaisseur, tube rectangulaire de 120×60×6 mm), conception structurelle soudée en boîte,procédé de soudage automatique par arc submergé avec soudage lisse et belle. encore transformé par sablage pour éliminer la rouille et la peau d'oxyde, puis peint par imprégnement époxy pour obtenir une intensité et une résistance à la corrosion plus élevées,avec une dernière protection de peinture anti-corrosion acrylique polyester.
Comment utiliser une presse à filtres,
Le mélange liquide solide est pompé dans la presse filtrante, composée de plusieurs plaques filtrantes encastrées formant des chambres.Les plaques sont soutenues dans un cadre en acier fabriqué et est maintenue fermée par une force exercée par un bélier hydraulique monté dans le cadre de travail à l'extrémité de la machine.
Chaque plaque de filtre est recouverte d'un chiffon qui retient les particules solides, mais permet au liquide de passer et de sortir par les ports de la plaque de filtre.
Les particules retenues s'accumulent progressivement sur la surface du filtre et, au bout d'un certain temps, forment un gâteau solide.
Au fur et à mesure que le gâteau forme la pression à l'intérieur du filtre, la pression augmente car le filtrat doit passer à travers le gâteau déjà partiellement formé pour sortir de la chambre.Il devient de plus en plus difficile de continuer à pomper car la presse ne peut pas accepter plus de solidesÀ ce stade, la pompe d'alimentation est en train de caresser rarement et le débit de filtrat du filtre a considérablement diminué ou complètement arrêté.
À ce stade ou à un moment de filtration ou à une pression prédéterminés, le cycle est terminé et le gâteau filtrant complètement formé est déchargé.
Paramètre technique de cet équipement de presse à filtre:
| Le type |
Zone de filtrage (m2) |
Taille de la plaque de filtre (mm) |
Épaisseur du gâteau de filtre (mm) |
Volume de la chambre de filtration Je ne sais pas. |
Numéro de plaque de filtre (PCS) |
Pression de filtration (MPa) |
Puissance du moteur (KW) |
Le poids Pour les produits de base: |
Dimension (mm) Je ne sais pas. |
| Pour les appareils à commande numérique | 4 | 450 × 450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950 × 700 × 900 |
| Le nombre d'étoiles est le suivant: | 6 | 91 | 14 | 910 | 2200 × 700 × 900 | ||||
| Le modèle XY8/450-30U | 8 | 121 | 19 | 960 | 2450 × 700 × 900 | ||||
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | 10 | 151 | 24 | 1010 | 2700 × 700 × 900 | ||||
| Le nombre d'équipements utilisés est le suivant: | 12 | 182 | 29 | 1060 | 2950 × 700 × 900 | ||||
| Le nombre d'équipements utilisés est le suivant: | 15 | 225 | 36 | 1130 | 3300 × 700 × 900 | ||||
| Le modèle XY16/450-30U | 16 | 243 | 39 | 1160 | 3450 × 700 × 900 | ||||
| Le nombre d'étoiles est le suivant: | 15 | 630 × 630 | 226 | 18 | 1725 | 2640 × 900 × 1100 | |||
| Le modèle XY20/630-30U | 20 | 297 | 24 | 1993 | 3940 × 900 × 1100 | ||||
| Le modèle XY30/630-30U | 30 | 452 | 37 | 2360 | 3590 × 900 × 1100 | ||||
| Le modèle XY40/630-30U | 40 | 595 | 49 | 2788 | Le montant de la taxe est calculé en fonction de la valeur de la taxe. | ||||
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | 30 | 800 × 800 | 460 | 23 | 2170 | 3700 × 1400 × 1300 | |||
| Pour les appareils à commande numérique | 40 | 595 | 30 | 2450 | Le montant de la taxe est fixé à la valeur de la taxe. | ||||
| Le modèle XY50/800-30U | 50 | 748 | 38 | 2700 | 4840 × 1400 × 1300 | ||||
| Pour les appareils à moteur électrique | 60 | 902 | 46 | 2980 | 5440 × 1400 × 1300 | ||||
| Pour les appareils à moteur à combustion | 70 | 1056 | 54 | 3250 | 6040 × 1400 × 1300 | ||||
| Le modèle XY30/870-30U | 30 | 870 × 870 | 460 | 23 | 2580 | 3180 x 1200 x 1300 | |||
| Le modèle XY40/870-30U | 40 | 595 | 30 | 2925 | 3570 × 1200 × 1300 | ||||
| Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon. | 50 | 748 | 38 | 3318 | 4110 × 1200 × 1300 | ||||
| Le modèle XY60/870-30U | 60 | 902 | 46 | 3712 | Le montant de la taxe est calculé en fonction de la valeur de la taxe. | ||||
| Le modèle XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990 × 1200 × 1300 | ||||
| Le modèle XY80/870-30U | 80 | 1210 | 62 | 4561 | Le montant de la taxe est calculé en fonction de la valeur de la taxe. |
Différentes séries de nos produits-filtre press machine comme ci-dessous:
1Presses automatiques de filtrage commandées par programme
2. presse à filtre à membrane
3Presses hydrauliques de filtration par compresse
4Presses à filtre à compresse mécanique
5Appuyez sur le filtre Jack.
6. presse à filtres en acier coulé et cadre/chambre
7Presse à filtres en acier inoxydable
8. presse à filtre à plaques rondes
9. presse à filtres pour gâteaux de coton
10. presse à filtres en carton
11. presse à filtres à courroie DY
12. presse à filtres à courroie haute pression DYX
13. presse à filtres à bande d'épaississement/déshydratation à tambour rotatif DNY
14Presses à filtres à triple bande d'épaississement et de déshydratation
