| Lieu d'origine: | Chine |
| Nom de marque: | TOPER |
| Certification: | CE |
| Numéro de modèle: | Le modèle XY20/630-30U |
| Quantité de commande min: | Négociable |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Exportation d'un emballage en bois standard, sans bois massif. |
| Délai de livraison: | 10-15 jours ouvrables après réception de votre argent |
| Conditions de paiement: | L/C, T/T, D/A, D/P, Western Union |
| Capacité d'approvisionnement: | 500 ensembles par mois pour cette presse à filtre à chambre |
| Zone de filtre: | 20m2 | longueur: | 630*630mm |
|---|---|---|---|
| Volume de la chambre: | 297L | Numéro de plaque: | 24 pièces |
| Pression du filtre: | 0,6 MPa | Décharge de gâteau: | Manuellement |
| Moteur: | 2,2 kW | Compression: | système de cylindres hydrauliques |
| Type de compression: | Compresse hydraulique | Matériau de la plaque filtrante: | Polypropylène renforcé |
| Fonction: | Séparation solide-liquide | Application: | Aliments, boissons, produits chimiques, minéraux, pharmacie, biologiques, etc. |
| Tension: | 380V/220V /400-450V/personnalisé | État: | Nouveau |

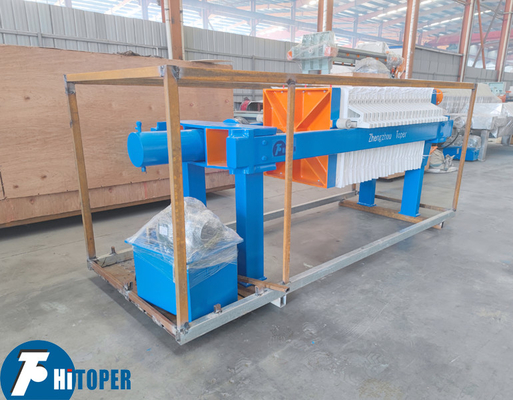

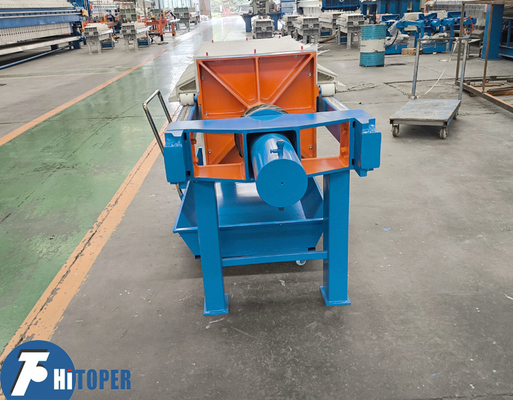

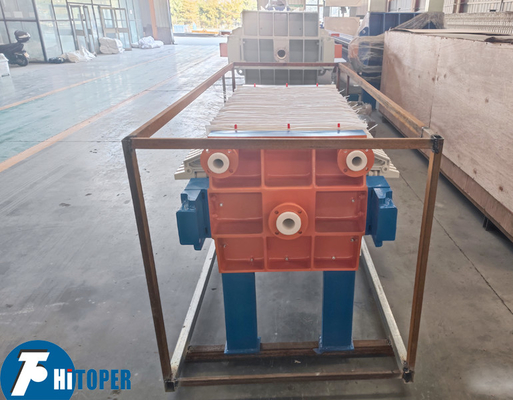

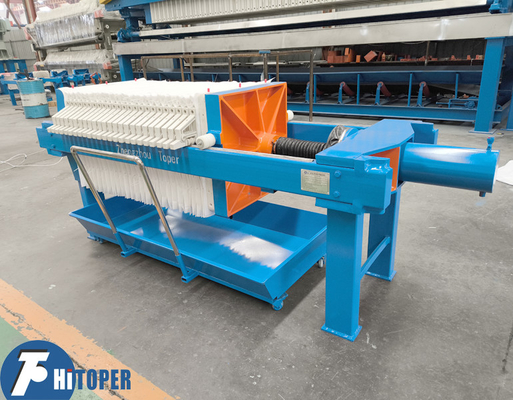

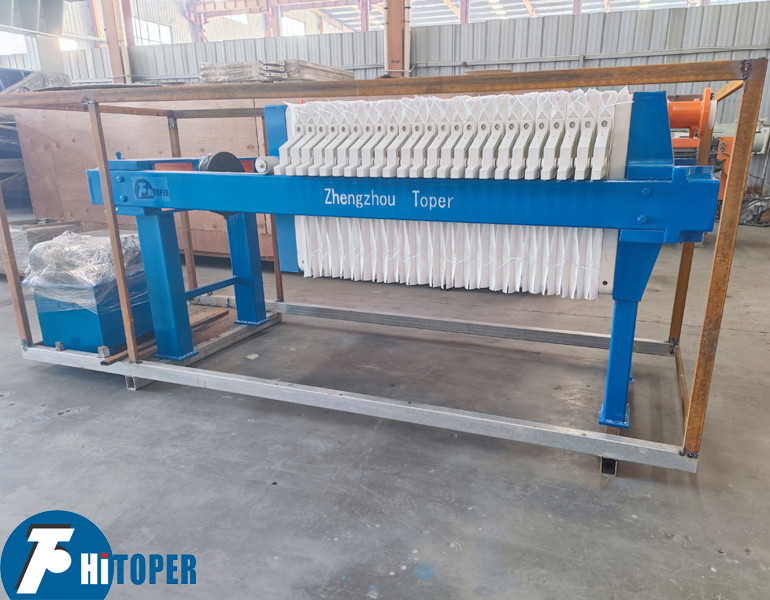

Presse hydraulique à plaques de chambre 630x630mm pour la séparation solide-liquide
Cette filtre-presse est largement utilisée dans les industries du pétrole, de la chimie, de la métallurgie, de la protection de l'environnement, de l'alimentation, des boissons, de la pharmacie, du sucre, de l'amidon, du papier, du lavage du charbon, de la céramique, du traitement des minéraux et de divers traitements des eaux usées pour la séparation solide-liquide.
Description de la filtre-presse à chambre
La filtre-presse se compose d'un bâti, de plaques filtrantes, d'un système de pressage et d'une armoire de commande électrique.
Le bâti se compose d'une base, d'une plaque de poussée, d'une plaque de queue et d'une traverse, et le bâti supporte le dispositif de pressage et les plaques filtrantes.
Les plaques filtrantes sont installées sur la traverse entre la plaque de queue et la plaque de poussée, avec un tissu filtrant pris en sandwich entre elles.
La structure du type plaque-chambre et de la filtre-presse à chambre est la même. À l'exception de la partie de filtration qui se compose d'une plaque, d'une chambre et d'un tissu filtrant, avec une chambre de filtration entre la plaque et la chambre.
Le flux liquide de la filtre-presse peut être divisé en flux ouvert et en flux fermé. Le flux ouvert fait référence à la décharge directe du filtrat depuis la sortie de la plaque filtrante, le flux fermé fait référence à la collecte du filtrat à partir de diverses plaques filtrantes avant sa décharge par le port de filtrat.
Fonctionnement de la filtre-presse à chambre,
En fonctionnement, le dispositif de pressage entraîne la plaque de poussée pour presser la plaque filtrante et le tissu filtrant entre la plaque de poussée et la plaque de queue. Des chambres de filtration sont formées entre les plaques filtrantes pressées et les matériaux entrent dans les chambres de filtration par l'entrée d'alimentation de la plaque de queue. Les particules solides restent dans les chambres de filtration formant des gâteaux, tandis que le liquide est évacué de la machine par le gâteau de presse et le tissu filtrant. Pour laver les gâteaux de presse, de l'eau de lavage peut être introduite par l'entrée de lavage de la plaque de queue. De manière similaire, les gâteaux filtrants sont séchés avec de l'air comprimé entrant par l'entrée de lavage.
Paramètres techniques de base de la filtre-presse à chambre :
| Type |
Surface de filtration (m2) |
Taille de la plaque filtrante (mm) |
Épaisseur du gâteau de filtration (mm) |
Volume de la chambre de filtration (L) |
Nombre de plaques filtrantes (PCS) |
Pression de filtration (MPa) |
Puissance du moteur (KW) |
Poids (Kg) |
Dimensions (mm) (L×L×H) |
| XY4/450-30U | 4 | 450×450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950×700×900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200×700×900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450×700×900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700×700×900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950×700×900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300×700×900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450×700×900 | ||||
| XY15/630-30U | 15 | 630×630 | 226 | 18 | 1725 | 2640×900×1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940×900×1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590×900×1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800×800 | 460 | 23 | 2170 | 3700×1400×1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300×1400×1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440×1400×1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040×1400×1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180×1200×1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110×1200×1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550×1200×1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430×1200×1300 |
Différentes séries de produits Toper comme suit :
1. Filtre-presse à chambre commune
2. Filtre-presse à membrane, avec fonction de second pressage, pour obtenir une faible humidité du gâteau.
3. Filtre-presse en acier inoxydable, très demandé dans les industries alimentaires, pharmaceutiques et chimiques.
4. Filtre-presse en fonte, capable de supporter des boues à haute température comme 300 °C ou plus.
5. Filtre-presse à plaques rondes, la pression de filtration peut être de 1,5 MPa, très demandé pour les boues de kaolin, d'argile, de céramique, etc.
6. Filtre-presse à bande, fonctionnement continu et mieux adapté aux déchets humains, etc.
7. Filtre à sac et autres filtres plus petits.
8. Plaques filtrantes, tissus filtrants et autres accessoires.
9. Centrifugeuse à alimentation et décharge manuelles courante
10. Centrifugeuse à alimentation et décharge automatiques
11. Décanteur centrifuge, fonctionnement continu avec une grande capacité.
12. Centrifugeuse tubulaire et centrifugeuse à disques avec un facteur de séparation plus élevé pour séparer les boues ayant une faible teneur en particules et une faible différence de densité entre la phase solide et la phase liquide.
