| Lieu d'origine: | La Chine |
| Nom de marque: | TOPER |
| Certification: | CE |
| Numéro de modèle: | XZ250/1250-30U |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | Best factory price |
| Détails d'emballage: | 1*40GP. |
| Délai de livraison: | 20-30 jours ouvrables après recevoir votre paiement |
| Conditions de paiement: | L/C, T/T, D/A, D/P, Western Union |
| Capacité d'approvisionnement: | 30 ensembles par mois pour ce filtre-presse de chambre |
| Zone de filtre: | 250m2 | Taille de plat de pp: | 1250*1250mm |
|---|---|---|---|
| Volume de la chambre de filtration: | 3737L | Numéro de filtre: | 91 pièces |
| Pression de filtration: | 6 bars | Puissance du moteur: | 4000w |
| Poids total: | 16227kg | Dimension: | 8600*1800*1600mm |
| Matériau de la plaque filtrante: | Polypropylène | Couleur de plaque de filtre: | Blanc |
| Fonction: | Séparation solide-liquide | Application: | Aliments, boissons, produits chimiques, minéraux, pharmacie, biologiques, etc. |
| Tension: | 380V/220V /400-450V/personnalisé | État: | Nouveau |
| certificat: | CE |

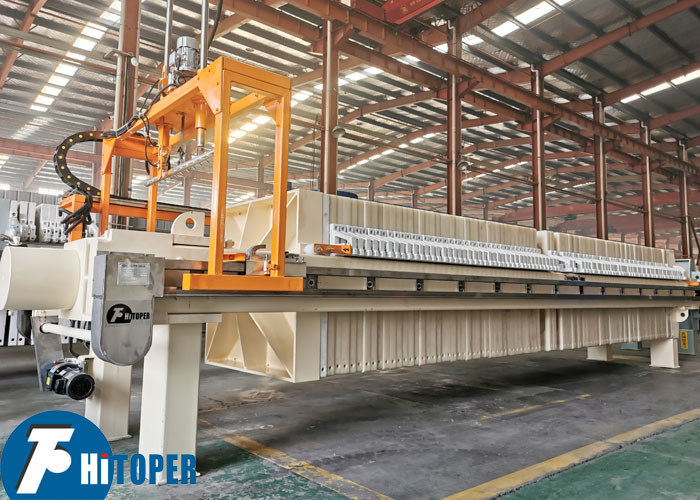

Déshydratation de concentrés minéraux à l'aide d'un filtre-presse à chambre de grande capacité et d'un mécanisme avancé de séparation solide-liquide
Un filtre-presse est un appareil de filtration sous pression. Il utilise un milieu filtrant spécial (toile filtrante, papier filtre, membrane filtrante, etc.) pour appliquer une certaine pression sur l'objet, de sorte que le liquide puisse être dialysé. C'est un appareil de séparation solide-liquide couramment utilisé.
Notre société Toper produit divers modèles de filtres-presses mécaniques à plaques encastrées et à cadre, de filtres-presses hydrauliques, de filtres-presses à membrane et de filtres-presses entièrement automatiques, ainsi que des pièces de rechange pour filtres-presses.
Principe de fonctionnement,
1. Le dispositif de pressage (piston-tige de cylindre ou vis) entraîne la plaque de pressage vers l'avant pour pousser toutes les plaques de média ensemble jusqu'à la plaque de poussée
2. Arrêter le pressage et introduire la solution mélangée solide et liquide, lorsque le liquide sortant devient moins, arrêter l'alimentation
3. Commencer à faire reculer la plaque de pressage,
4. Séparer chaque plaque de média et le gâteau tombe (une main mécanique vous aidera à décharger le gâteau automatiquement), vous pouvez également choisir des modèles manuels, c'est-à-dire que votre ouvrier doit tirer les plaques une par une.
Pour ce filtre-presse à chambre automatique, les dispositifs automatiques disponibles ci-dessous pour votre choix.
1. Varieur automatique de toile filtrante : Avec une boue de haute viscosité, et le gâteau est difficile à tomber automatiquement, le système de varieur de toile que nous avons conçu peut changer l'angle de la toile filtrante en forme de V, en même temps le ressort connecté à la toile vibre et le gâteau tombe.
2. Trappe automatique : Pendant la filtration du filtre-presse, il peut y avoir une fuite entre les plaques filtrantes, puis la trappe collectera la fuite, évitant ainsi la pollution sur le site de travail, mais aussi en évitant l'augmentation de l'humidité du gâteau sous le filtre-presse.
3. Système de lavage automatique des toiles : Connecté à une pompe à eau haute pression, lorsque le filtre-presse cesse de fonctionner, ou lorsque vous en avez besoin, il aidera à laver les toiles et à les rendre lisses, afin de retrouver la vitesse de filtration et de prolonger la durée de vie.
4. Convoyeur à bande : Il sera placé sous le filtre-presse, livrant le gâteau de filtration ensemble d'un côté du filtre-presse, mieux pour une manipulation ultérieure.
5. Botte de stockage des boues. Après filtration, le gâteau de filtration peut être déchargé dans la botte de stockage des boues correspondante, facile à concentrer pour l'expédition.
Paramètres techniques de base du Filtre-presse à chambre pour la déshydratation de concentrés minéraux
| Type |
Surface de filtration (m2) |
Taille de la plaque filtrante (mm)
|
Épaisseur du gâteau filtrant (mm) |
Volume de la chambre de filtration (L) |
Nombre de plaques filtrantes (PCS) |
Pression de filtration (MPa) |
Puissance du moteur (KW) |
Poids (Kg) |
Dimensions (mm) (L×L×H) |
| XZ100/1250-30U | 100 | 1250×1250 | 30 | 1479 | 36 | 0.6 | 4.0 | 8307 | 5020×1800×1600 |
| XZ120/1250-30U | 120 | 1777 | 43 | 9308 | 5470×1800×1600 | ||||
| XZ140/1250-30U | 140 | 2094 | 51 | 10455 | 5990×1800×1600 | ||||
| XZ160/1250-30U | 160 | 2381 | 58 | 11492 | 6450×1800×1600 | ||||
| XZ180/1250-30U | 180 | 2669 | 65 | 12494 | 6905×1800×1600 | ||||
| XZ200/1250-30U | 200 | 2965 | 72 | 13504 | 7360×1800×1600 | ||||
| XZ220/1250-30U | 220 | 3285 | 80 | 14652 | 7880×1800×1600 | ||||
| XZ250/1250-30U | 250 | 3737 | 91 | 16227 | 8600×1800×1600 | ||||
| XZ200/1500-30U | 200 | 1500×1500 | 3025 | 49 | 0.6 | 7.5 | 20030 | 6400×2200×1900 | |
| XZ250/1500-30U | 250 | 3739 | 61 | 22978 | 7225×2200×1900 | ||||
| XZ300/1500-30U | 300 | 4413 | 74 | 26026 | 8130×2200×1900 | ||||
| XZ350/1500-30U | 350 | 5210 | 86 | 29220 | 8570×2200×1900 | ||||
| XZ400/1500-30U | 400 | 6007 | 99 | 32574 | 9880×2200×1900 | ||||
| XZ450/1500-30U | 450 | 6743 | 111 | 35586 | 10820×2200×1900 | ||||
| XZ500/1500-30U | 500 | 7478 | 123 | 38606 | 11560×2200×1900 | ||||
| XZ600/2000-30U | 600 | 2000×2000 | 40 | 12000 | 85 | 0.6 | 7.5 | 49000 | 11100×3000×2500 |
| XZ700/2000-30U | 700 | 14000 | 99 | 53000 | 12200×3000×2500 | ||||
| XZ800/2000-30U | 800 | 16000 | 107 | 57000 | 13350×3000×2500 | ||||
| XZ900/2000-30U | 900 | 18000 | 127 | 61000 | 14500×3000×2500 | ||||
| XZ1000/2000-30U | 1000 | 20000 | 141 | 65000 | 15600×3000×2500 |
