| Lieu d'origine: | La Chine |
| Nom de marque: | TOPER |
| Certification: | CE |
| Numéro de modèle: | XZ150/1250-30U |
| Quantité de commande min: | 1 ENSEMBLE |
|---|---|
| Prix: | Best factory price |
| Détails d'emballage: | 1*40GP. |
| Délai de livraison: | 20-30 jours ouvrables après recevoir votre paiement |
| Conditions de paiement: | L/C, T/T, D/A, D/P, Western Union |
| Capacité d'approvisionnement: | 30 ensembles par mois pour ce filtre-presse de chambre |
| Zone de filtre: | 150m2 | Taille de plat de pp: | 1250*1250mm |
|---|---|---|---|
| Volume de la chambre de filtration: | 2200L | Numéro de filtre: | 55pcs |
| Pression de filtration: | 0,6 MPa | Puissance du moteur: | 4kw |
| Poids total: | 11000 kg | Dimension: | 6200*1800*1600mm |
| Type de plaque: | Plat de chambre | Matériau de la plaque: | Polypropylène renforcé |
| Couleur d'assiette: | Blanc | Fonction: | Séparation solide-liquide |
| Méthode d'alimentation: | Alimentation centrale | Type solide de décharge: | Automatique |
| Tension: | 380V/220V /400-450V/personnalisé | Média filtrant: | Toile filtrante |
| Type de pression: | Compresse hydraulique | Condition: | Nouveau |

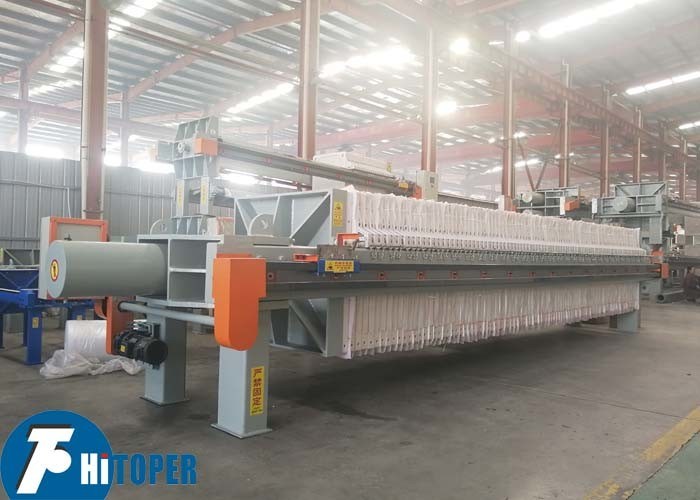

Filtre-presse à chambre à plaques PP pour la déshydratation des boues à haute pression dans l'industrie de la pierre avec une conception conviviale
Un filtre-presse est une opération par lots, un équipement à volume fixe allant de 0,1 m3 à 20 m3 qui sépare les liquides et les solides par filtration sous pression. Le lisier est pompé dans le filtre-presse et déshydraté sous pression. Un filtre-presse peut être utilisé pour la séparation solide-liquide ou le traitement des eaux usées dans une variété d'industries et d'applications différentes, telles que l'exploitation minière, la métallurgie, l'essence, la chimie, le médical, la teinture, le papier, l'alimentation, l'alcool, la production textile, etc.
Principaux composants du filtre-presse :
Le filtre-presse est composé d'un cadre, d'une plaque filtrante, d'un système de pressage (manuel, mécanique, hydraulique et autres) et d'un système de commande électrique. La partie cadre joue le rôle de support du dispositif de pressage et de la plaque filtrante et est composée d'une base, d'une plaque de pressage, d'une plaque de poussée et d'une poutre principale. La plaque filtrante est installée sur la poutre principale entre la plaque de compression et la plaque de poussée, et des médias filtrants tels qu'un tissu filtrant sont installés au milieu de la plaque filtrante.
Cadre : Le cadre en acier sert de dispositif de serrage pour les plaques filtrantes.
Plaques filtrantes : Un gâteau de filtration se forme dans les chambres entre les plaques filtrantes.
Tissu filtrant : un filtre en tissu fixé des deux côtés d’une plaque filtrante. Les solides s'accumulent sur le tissu pour former un gâteau de filtration, séparant les liquides des solides.
Principe de fonctionnement du filtre-presse à chambre :
1. Le lisier est pompé dans le filtre-presse. Les solides sont répartis uniformément sur les toiles filtrantes pendant le cycle d'alimentation (remplissage).
2. Les solides commencent à s'accumuler sur le tissu filtrant, emprisonnant les particules qui en résultent et formant un gâteau de filtration. Le gâteau de filtration agit comme un filtre en profondeur pour la séparation solide/liquide. Le filtrat sort des plaques par les ports d'angle vers le collecteur.
3. Lorsque les vannes appropriées du collecteur sont ouvertes, le filtrat sort de la presse par la sortie du filtrat. À mesure que la pompe d'alimentation du filtre-presse augmente la pression, les solides s'accumulent dans les chambres jusqu'à ce qu'elles soient complètement remplies de gâteau de filtration.
4. Une fois les chambres pleines, le cycle de remplissage est terminé et le filtre-presse est prêt à être vidé.
Pour ce filtre-presse à chambre automatique, le dispositif automatique disponible ci-dessous pour votre choix.

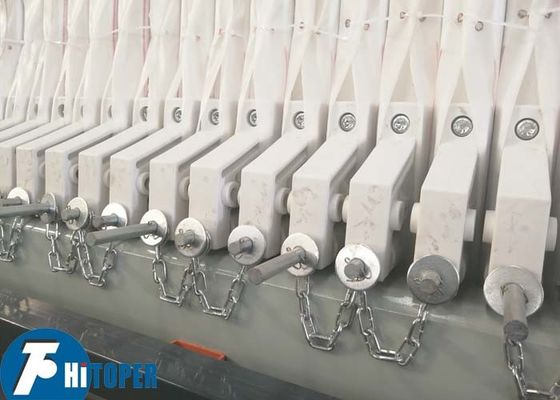

1. Varices automatiques en tissu filtrant : avec un peu de boue à haute viscosité et le gâteau est difficile à tomber automatiquement, le système de varices en tissu que nous concevons peut changer l'angle du tissu filtrant en forme de V, en même temps le ressort connecté au tissu vibre et le gâteau tombe.
2. Porte automatique de bombe : pendant la filtration du filtre-presse, il y a peut-être un égouttement entre les plaques filtrantes, alors la porte de bombe collectera la fuite, puis évitera la pollution sur le chantier, mais évitera également l'augmentation de l'humidité du gâteau sous le filtre-presse.
3. Système de lavage automatique des tissus : connecté à une pompe à eau haute pression, lorsque le filtre-presse arrête de fonctionner ou lorsque vous en avez besoin, il aidera à laver les chiffons et à les rendre lisses, afin de récupérer la vitesse de filtrage et de prolonger la durée de vie.
4. Convoyeur à bande : il sera placé sous le filtre-presse, acheminant le gâteau de filtration ensemble sur un côté du filtre-presse, ce qui est préférable pour une manipulation ultérieure.
5. Seau de stockage des boues. Après filtration, le gâteau de filtration peut être déchargé dans le seau de stockage des boues correspondant, ce qui permet de se concentrer facilement sur l'expédition.
Nos paramètres techniques de filtre-presse.
| Taper |
Zone de filtre (m2) |
Plaque filtrante taille (mm)
|
Épaisseur du gâteau de filtration (mm) |
Volume de la chambre de filtration (L) |
Numéro de plaque filtrante (pièces) |
Pression de filtration (MPa)
|
Puissance du moteur (KW) |
Poids (kg) |
Dimensions (mm) (L × L × H) |
| XZ100/1250-30U | 100 | 1250×1250 | 30 | 1479 | 36 | 0,6 | 4.0 | 8307 | 5020×1800×1600 |
| XZ120/1250-30U | 120 | 1777 | 43 | 9308 | 5470×1800×1600 | ||||
| XZ140/1250-30U | 140 | 2094 | 51 | 10455 | 5990×1800×1600 | ||||
| XZ160/1250-30U | 160 | 2381 | 58 | 11492 | 6450×1800×1600 | ||||
| XZ180/1250-30U | 180 | 2669 | 65 | 12494 | 6905×1800×1600 | ||||
| XZ200/1250-30U | 200 | 2965 | 72 | 13504 | 7360×1800×1600 | ||||
| XZ220/1250-30U | 220 | 3285 | 80 | 14652 | 7880×1800×1600 | ||||
| XZ250/1250-30U | 250 | 3737 | 91 | 16227 | 8600×1800×1600 | ||||
| XZ200/1500-30U | 200 | 1500×1500 | 3025 | 49 | 0,6 | 7.5 | 20030 | 6400×2200×1900 | |
| XZ250/1500-30U | 250 | 3739 | 61 | 22978 | 7225×2200×1900 | ||||
| XZ300/1500-30U | 300 | 4413 | 74 | 26026 | 8130×2200×1900 | ||||
| XZ350/1500-30U | 350 | 5210 | 86 | 29220 | 8570×2200×1900 | ||||
| XZ400/1500-30U | 400 | 6007 | 99 | 32574 | 9880×2200×1900 | ||||
| XZ450/1500-30U | 450 | 6743 | 111 | 35586 | 10820×2200×1900 | ||||
| XZ500/1500-30U | 500 | 7478 | 123 | 38606 | 11560×2200×1900 | ||||
| XZ600/2000-30U | 600 | 2000×2000 | 40 | 12000 | 85 | 0,6 | 7.5 | 49000 | 11100×3000×2500 |
| XZ700/2000-30U | 700 | 14000 | 99 | 53000 | 12200×3000×2500 | ||||
| XZ800/2000-30U | 800 | 16000 | 107 | 57000 | 13350×3000×2500 | ||||
| XZ900/2000-30U | 900 | 18000 | 127 | 61000 | 14 500 × 3 000 × 2 500 | ||||
| XZ1000/2000-30U | 1000 | 20000 | 141 | 65000 | 15600×3000×2500 |
Le service de Toper :
1.Nous avons une personne professionnelle en ligne pour vous fournir des informations complètes et détaillées ainsi que des données techniques sur la machine qui vous intéresse ; résolvez vos confusions ou vos questions sur la machine.
2. Vous conseiller sur le type de machine le plus approprié en fonction de vos besoins pour votre référence
3. Organisez le calendrier si vous visitez notre usine.
4. Envoyez notre ingénieur technique dans votre pays pour l'installation, le test de fonctionnement, les questions posées, etc. si nécessaire.
