| Lieu d'origine: | La Chine |
| Nom de marque: | TOPER |
| Certification: | CE |
| Numéro de modèle: | BY50/800-25U |
| Quantité de commande min: | 1 ensemble |
|---|---|
| Prix: | USD14500/SET |
| Détails d'emballage: | Paquet en bois standard d'exportation. |
| Délai de livraison: | 30 jours ouvrables après recevoir votre paiement |
| Conditions de paiement: | L/C, T/T, D/A, D/P, Western Union |
| Capacité d'approvisionnement: | 50 ensembles par mois pour ce filtre-presse de fonte |
| Zone de filtre: | 50m2 | Taille de la plaque filtrante: | 800*800mm |
|---|---|---|---|
| Volume de la chambre de filtration: | 624L | Plaque filtrante et numéro: | 38 pièces |
| Nombre de vue: | 39pcs | Pression de filtration: | 0,6MPa |
| Puissance du moteur: | 2,2 kW | Caractéristique principale: | Pour soutenir la haute température pour être 350C. |
| Construction: | En fonte. | Poids: | 7650kg |
| État: | NOUVEAU | Fonction: | Séparation solide-liquide |
| Structure: | type de Plat-cadre | Tension: | 380V/220V /400-450V/personnalisé |

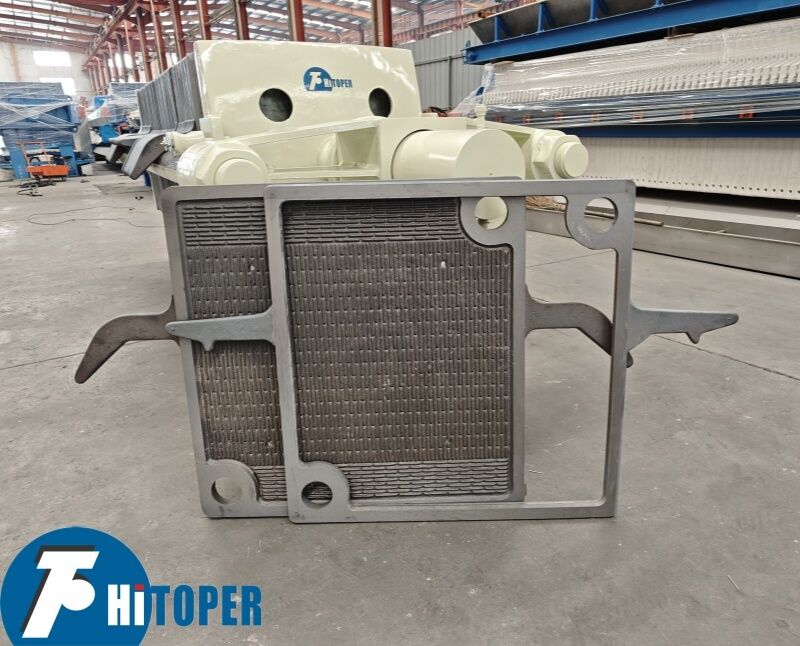

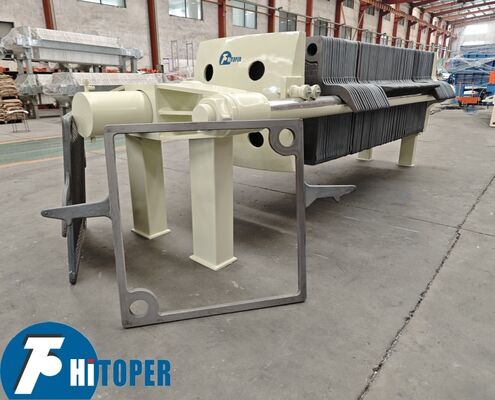

Presse à filtre en fonte durable conçue pour la filtration à haute température dans les applications de la métallurgie, de la céramique, de la pétrochimie et de l'industrie pétrolière
Introduction du filtre :
Partie cadre :
La partie cadre est le corps principal de la machine pour supporter le mécanisme de filtration et connecter les autres pièces. Elle est principalement composée d'une plaque de poussée, d'une plaque de compression, d'un bloc-cylindre et d'une poutre principale.
Partie filtration :
Elle est composée de plaques filtrantes disposées dans un certain ordre sur la poutre principale et de toile filtrante prise en sandwich entre les plaques filtrantes. Les plaques filtrantes et la toile filtrante sont disposées en alternance pour former plusieurs unités de filtration indépendantes.
Partie tirage de plaque :
1. Tirage automatique de plaque, la partie tirage automatique de plaque est composée d'un moteur hydraulique, d'un manipulateur, d'un mécanisme de transmission et d'un dispositif de suspension.
2. Tirage manuel de la plaque, et tirage manuel de la plaque à tour de rôle pour le déchargement.
Partie hydraulique :
La partie hydraulique est un dispositif d'alimentation qui entraîne la plaque de compression pour comprimer ou desserrer la plaque filtrante, et est équipée d'une pompe à piston et de diverses vannes de commande.
Partie moteur :
La partie moteur est le centre de contrôle de l'ensemble du système.
Brève introduction de la presse à filtre en fonte :
La presse à filtre à plaques et cadres en fonte est fabriquée en fonte de haute qualité ou en fonte ductile.
Elle est utilisée pour la filtration à haute température des matériaux, et la haute résistance de la plaque filtrante peut supporter la pression de filtration et une longue durée de vie.
Largement utilisée pour la séparation liquide-solide dans les industries pétrochimique, métallurgique, pétrolière, céramique, etc.
1. Classification des plaques : plaque en fonte
2. Température de fonctionnement :<350C
3. Pression de filtration : 0,6 MPa - 0,8 MPa
4. Pression de serrage : 1,0 - 1,3 MPa
Caractéristiques :
1. La plaque filtrante est en fonte, elle résiste aux hautes températures et aux hautes pressions, longue durée de vie.
2. La construction en fonte assure une résistance ultra élevée aux hautes températures, adaptée à la filtration de matériaux à haute température avec une plaque filtrante en fonte de haute résistance, tels que la gélatine, l'huile comestible.
3. La poutre principale est en acier au carbone de haute qualité avec traitement au sablage, pas facile à déformer, haute intensité et résistance à la corrosion.
4. Son mode de compression est par fonctionnement manuel du cric ou par engrenage, simple et facile à utiliser. 5. Structure compacte, petit volume, occupant moins d'espace, économisant les coûts.
Données techniques de cette presse à filtre en fonte :
|
Type |
Surface de filtration (m2) |
Taille de la plaque filtrante (mm) |
Gâteau épaisseur (mm) |
Chambre volume (L) |
Plaque nombre (pièces) |
Cadre nombre (pièces) |
Pression de filtration (Mpa) |
Poids (kg) |
Dimensions (mm) L×l×H |
|
BQ1/320-25 |
1 |
320 x 320 |
25 |
13 |
4 |
5 |
1.0 |
380 |
1150×760×650 |
|
BQ2/320-25 |
2 |
25 |
9 |
10 |
500 |
1390×760×650 |
|||
|
BQ3/320-25 |
3 |
38 |
14 |
15 |
620 |
1750×760×650 |
|||
|
BQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
10 |
0.8 |
1060 |
1780×760×650 |
|
BQ6/450-25 |
6 |
76 |
14 |
15 |
1160 |
2055×870×880 |
|||
|
BQ8/450-25 |
8 |
102 |
19 |
20 |
1360 |
235×870×880 |
|||
|
BQ12/450-25 |
12 |
152 |
29 |
30 |
1530 |
2785×870×880 |
|||
|
BQ16/450-25 |
16 |
203 |
39 |
40 |
1760 |
3305×870×880 |
|||
|
XQ4/450-25 |
4 |
450 x 450 |
25 |
51 |
9 |
|
1.0 |
960 |
1900×870×880 |
|
XQ6/450-25 |
6 |
76 |
14 |
1140 |
2030×870×880 |
||||
|
XQ8/450-25 |
8 |
102 |
19 |
1460 |
2280×870×880 |
||||
|
XQ12/450-25 |
12 |
152 |
29 |
1960 |
2780×870×880 |
||||
|
XQ16/450-25 |
16 |
203 |
39 |
2460 |
3280×870×880 |
||||
|
BQ20/630-25 |
20 |
630 x630 |
25 |
298 |
24 |
25 |
0.6 |
3300 |
2750×1150×1100 |
|
BQ30/630-25 |
30 |
452 |
37 |
38 |
4500 |
3220×1150×1100 |
|||
|
BQ40/630-25 |
40 |
295 |
49 |
50 |
5600 |
3870×1150×1100 |
|||
|
BY20/630-25 |
20 |
298 |
24 |
25 |
3700 |
2960×1150×1100 |
|||
|
BY30/630-25 |
30 |
452 |
37 |
38 |
5000 |
3610×1150×1100 |
|||
|
BY40/630-25 |
40 |
595 |
49 |
50 |
6100 |
4210×1150×1100 |
|||
|
XQ20/630-25 |
20 |
25 |
248 |
24 |
|
0.8 |
3400 |
2600×1100×1100 |
|
|
XQ30/630-25 |
30 |
377 |
37 |
4700 |
3250×1100×1100 |
||||
|
XQ40/630-25 |
40 |
496 |
49 |
5900 |
3900×1100×1100 |
||||
|
XY20/630-25 |
20 |
248 |
24 |
|
3800 |
2950×1100×1100 |
|||
|
XY30/630-25 |
30 |
377 |
37 |
5200 |
3580×1100×1100 |
||||
|
XY40/630-25 |
40 |
496 |
49 |
6400 |
4180×1100×1100 |
SÉRIE DE PRESSES À FILTRE :
Les presses à filtre peuvent être divisées en type plaque et cadre et sont utilisées pour la séparation solide-liquide de divers liquides en suspension dans la filtration par pression intermittente. Les plaques filtrantes sont pressées par des dispositifs de pressage et le liquide en suspension est pompé dans la chambre de filtration. Les particules solides sont séparées à travers la toile filtrante. Les produits sont simples dans leur structure mais bons dans leurs effets de séparation, pratiques à utiliser, et largement applicables aux industries minière, métallurgique, pétrolière, chimique, médicale, textile, impression et teinture, fabrication du papier, alimentaire, alcool, sel inorganique, lavage du charbon, colorants et traitement des eaux usées.
Toper filtre principal et machine séparatrice centrifuge :
1. Presse à filtre automatique à commande programmée
2. Presse à filtre à membrane
3. Presse à filtre à compression hydraulique
4. Presse à filtre à compression mécanique
5. Presse à filtre à cric
6. Presse à filtre à plaques et cadres/chambres en fonte
7. Presse à filtre à plaques et cadres en acier inoxydable
8. Presse à filtre à plaques rondes
9. Presse à filtre à gâteau de coton
10. Presse à filtre en carton
11. Presse à filtre à bande DY
12. Presse à filtre à bande haute pression DYX
13. Presse à filtre à bande épaississante/déshydratante à tambour rotatif DNY
14. Presse à filtre épaississante et déshydratante à triple bande
15. Centrifugeuse à décharge supérieure à trois pieds type SS
16. Centrifugeuse à décharge par treuil à sac filtrant et à trois pieds type SD
17. Centrifugeuse à décharge par treuil à sac filtrant type PD
18. Centrifugeuse à décharge supérieure, à trois pieds, série propre SSB, SB
19. Centrifugeuse à décharge supérieure manuelle type SX
20. Centrifugeuse à décharge supérieure manuelle type PS
21. Centrifugeuse à décharge inférieure à racleur automatique type SGZ
22. Centrifugeuse à décharge inférieure à racleur type PGZ
23. Centrifugeuse décanteuse série LW
24. Centrifugeuse tubulaire
25. Filtre à cadre multicouche en acier inoxydable
26. Filtre à sac
27. Filtre à diatomées
28. Plaque filtrante
29. Toile filtrante
30. Filtre à disque sous vide
Comment commander une presse à filtre :
1. Sélectionnez le modèle, le matériau de la plaque et du cadre, le mode de pressage et la forme de filtration en tenant compte de l'introduction et des paramètres de la presse à filtre.
2. Selon vos produits, sélectionnez le flux ouvert et le flux fermé, lavable ou non lavable, et spécifiez les conditions dans le contrat.
3. L'unité est fournie sans pompe. Pour commander l'unité complète avec pompes, indiquez-le dans le contrat.
4. Notre société peut fournir des modèles non standard pour répondre à vos demandes spéciales.
