| Lieu d'origine: | La Chine |
| Nom de marque: | TOPER |
| Certification: | CE |
| Numéro de modèle: | XY4/450-30U |
| Quantité de commande min: | Négociables |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Exportez le paquet en bois standard, sans en bois solide. |
| Délai de livraison: | 10-15 jours ouvrables après reçoivent votre argent |
| Conditions de paiement: | L/C, T/T, D/A, D/P, Western Union |
| Capacité d'approvisionnement: | 500 ensembles par mois pour ce filtre-presse de chambre |
| Filter area: | 4m2 | plate size: | 450*450mm |
|---|---|---|---|
| Chamber volume: | 60L | Plate number: | 9pcs |
| Filter pressure: | 0.6Mpa | Cake discharge: | manually |
| Motor: | 2.2kw | Compression: | hydraulic unit |
| Filter plate material: | Reinforced polypropylene | Filter plate type: | Chamber type |
| Filter plate color: | White | Function: | Solid-liquid separation |
| Application: | Food,beverage,chemcial,mineral,pharmacy,biological etc. | Voltage: | 380V/220V /400-450V/Customized |
| Conditon: | New | ||
| Mettre en évidence: | Filtre-presse de asséchage,Filtre-presse d'eaux usées |
||

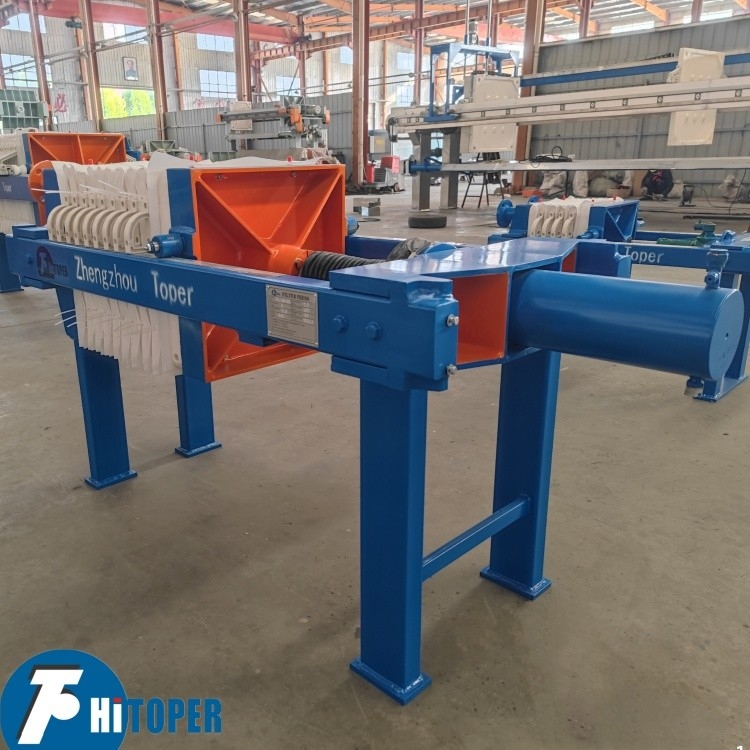

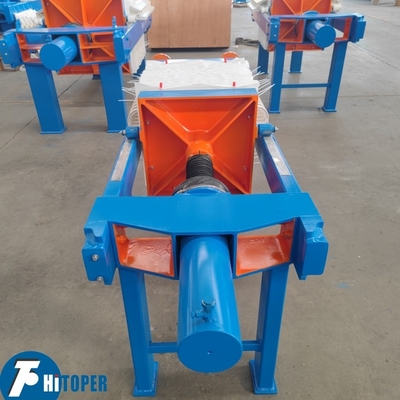

Filtre-presse à chambre semi-automatique de 4 m2 avec plaques en polypropylène renforcé
Ce filtre-presse est largement utilisé dans le pétrole, la chimie, la métallurgie, la protection de l'environnement, l'alimentation, les boissons, les produits pharmaceutiques, le sucre, l'amidon, le papier, le lavage du charbon, la céramique, le traitement des minéraux et diverses industries de traitement des eaux usées pour la séparation solide-liquide.
Le filtre-presse se compose d'un châssis, d'une plaque filtrante, d'un système de pressage et d'une armoire de commande électrique.
Le châssis se compose d'une base, d'une plaque de poussée, d'une plaque arrière et d'une poutre, et le châssis supporte le dispositif de pressage et les plaques filtrantes.
Les plaques filtrantes sont installées sur la poutre entre la plaque arrière et la plaque de poussée, avec le tissu filtrant pris en sandwich entre elles.
En fonctionnement, le dispositif de pressage entraîne la plaque de poussée pour presser la plaque filtrante et le tissu filtrant entre la plaque de poussée et la plaque arrière. Des chambres filtrantes sont formées entre les plaques filtrantes pressées et les matériaux pénètrent dans les chambres filtrantes par l'entrée d'alimentation de la plaque arrière. Les particules solides restent dans les chambres filtrantes, formant des gâteaux, tandis que le liquide est déchargé de la machine par le gâteau de presse et le tissu filtrant. Pour laver les gâteaux de presse, de l'eau de lavage peut être introduite par l'entrée de lavage de la plaque arrière. De la même manière, le séchage des gâteaux filtrants avec de l'air comprimé se fait en entrant dans l'entrée de lavage.
La structure du filtre-presse de type plaque-cadre et à chambre est la même. Sauf la partie filtrante qui se compose d'une plaque, d'un cadre et d'un tissu filtrant, avec une chambre filtrante entre la plaque et le cadre.
L'écoulement du liquide du filtre-presse peut être divisé en écoulement ouvert et en écoulement fermé. L'écoulement ouvert signifie que le filtrat est déchargé directement de la sortie de la plaque filtrante, l'écoulement fermé signifie que le filtrat est collecté à partir de diverses plaques filtrantes avant d'être déchargé du port de filtrat.
Caractéristiques du filtre-presse à chambre semi-automatique de 4 m2 avec plaques en polypropylène renforcé
1. Pour les filtres-presses avec de grandes surfaces de filtration, des manomètres électriques sont utilisés pour obtenir un maintien automatique de la pression, ce qui est facile à utiliser, stable en fonctionnement et fiable en structure.
2. Bonne étanchéité, pratique et économique.
3. Déchargement manuel.
Paramètre technique de base :
| Type |
Surface de filtration (m2) |
Taille de la plaque filtrante (mm) |
Épaisseur du gâteau filtrant (mm) |
Volume de la chambre filtrante (L) |
Nombre de plaques filtrantes (PCS) |
Pression de filtration (MPa) |
Puissance du moteur (KW) |
Poids (Kg) |
Dimension (mm) (L×L×H) |
| XY4/450-30U | 4 | 450×450 | 30 | 60 | 9 | 0.6 | 2.2 | 860 | 1950×700×900 |
| XY6/450-30U | 6 | 91 | 14 | 910 | 2200×700×900 | ||||
| XY8/450-30U | 8 | 121 | 19 | 960 | 2450×700×900 | ||||
| XY10/450-30U | 10 | 151 | 24 | 1010 | 2700×700×900 | ||||
| XY12/450-30U | 12 | 182 | 29 | 1060 | 2950×700×900 | ||||
| XY15/450-30U | 15 | 225 | 36 | 1130 | 3300×700×900 | ||||
| XY16/450-30U | 16 | 243 | 39 | 1160 | 3450×700×900 | ||||
| XY15/630-30U | 15 | 630×630 | 226 | 18 | 1725 | 2640×900×1100 | |||
| XY20/630-30U | 20 | 297 | 24 | 1993 | 3940×900×1100 | ||||
| XY30/630-30U | 30 | 452 | 37 | 2360 | 3590×900×1100 | ||||
| XY40/630-30U | 40 | 595 | 49 | 2788 | 4300×900×1100 | ||||
| XY30/800-30U | 30 | 800×800 | 460 | 23 | 2170 | 3700×1400×1300 | |||
| XY40/800-30U | 40 | 595 | 30 | 2450 | 4300×1400×1300 | ||||
| XY50/800-30U | 50 | 748 | 38 | 2700 | 4840×1400×1300 | ||||
| XY60/800-30U | 60 | 902 | 46 | 2980 | 5440×1400×1300 | ||||
| XY70/800-30U | 70 | 1056 | 54 | 3250 | 6040×1400×1300 | ||||
| XY30/870-30U | 30 | 870×870 | 460 | 23 | 2580 | 3180×1200×1300 | |||
| XY40/870-30U | 40 | 595 | 30 | 2925 | 3570×1200×1300 | ||||
| XY50/870-30U | 50 | 748 | 38 | 3318 | 4110×1200×1300 | ||||
| XY60/870-30U | 60 | 902 | 46 | 3712 | 4550×1200×1300 | ||||
| XY70/870-30U | 70 | 1056 | 54 | 4106 | 4990×1200×1300 | ||||
| XY80/870-30U | 80 | 1210 | 62 | 4561 | 5430×1200×1300 |
