Presses automatiques de filtration de 250 m2 pour le lavage du sable et le traitement des eaux usées

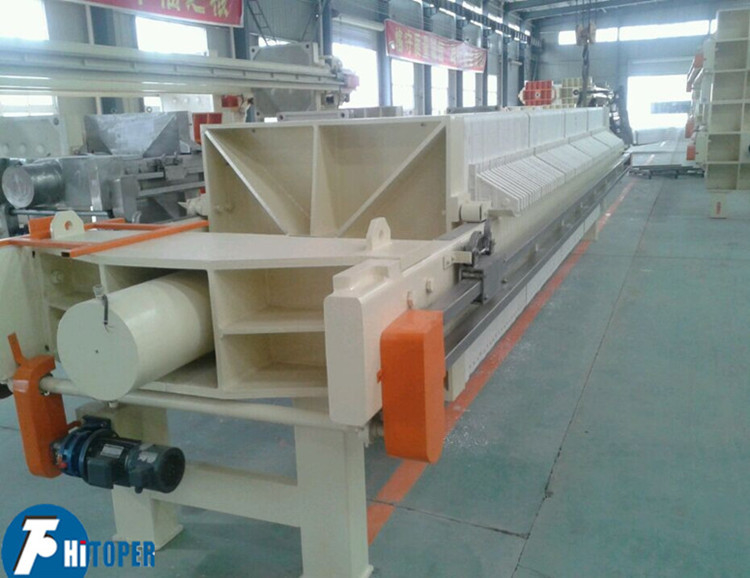

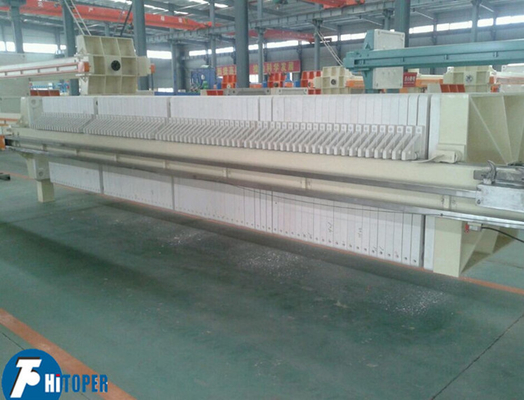

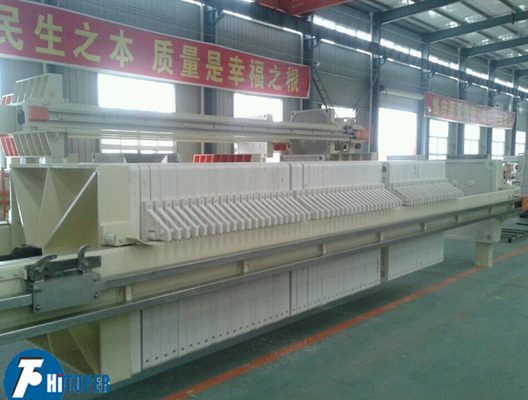

Filtre-presse à chambre automatique de 250 m2 pour le traitement des eaux usées de lavage du sable



Le filtre-presse est divisé en filtre-presse à plaques et à cadre et en filtre-presse à caisson. Il s'agit d'un équipement de filtration à pression intermittente pour la séparation solide-liquide de diverses suspensions. Il repose sur un dispositif de compactage pour compacter la plaque filtrante, puis utilise une pompe à matériau pour presser le matériau en suspension dans la chambre filtrante. Le tissu filtrant est utilisé pour atteindre l'objectif de séparer les particules solides des matériaux liquides. La structure de l'ensemble de la machine est simple et l'effet de séparation est bon. Il est facile à utiliser et possède un large éventail d'applications. Il est largement utilisé dans le lavage du charbon, les sels inorganiques, l'exploitation minière, l'alcool, le pétrole, l'industrie chimique, le carburant, la métallurgie, la médecine, l'alimentation, le textile, l'impression et la teinture, la fabrication du papier et le domaine du traitement des eaux usées.





Description des produits :



1. Spécifications : Types de 200, 380, 500, 700, 870, 1000, 1250, 1500, 2000 et diverses plaques filtrantes et filtres-presses de formes spéciales.

2. La surface de filtration est jusqu'à 2000 m

3. Matériau de la plaque filtrante : acier inoxydable, fonte, caoutchouc, polypropylène renforcé, fibre de verre avec résistance aux hautes températures, plaque à membrane élastomère pp-30.

4. Les formes d'écoulement des liquides sont l'écoulement ouvert, l'écoulement sombre, lavable, non lavable, l'alimentation moyenne, l'alimentation d'angle, l'alimentation supérieure et moyenne et d'autres formes.

5. Les méthodes de compactage des plaques filtrantes sont les suivantes : compactage manuel à vis, compactage électromécanique, fluide et compactage par vérin hydraulique. Pour les exigences particulières du filtre-presse, elles peuvent être résolues séparément.

6. L'ensemble de la machine n'inclut pas les pompes d'infusion de matériaux
et les toiles filtrantes. Si nécessaire, les fournitures peuvent être spécifiées dans le contrat.

7. Selon les exigences particulières des clients, notre société peut produire des modèles et des produits non standard adaptés à vos besoins.

8. Si les données techniques changent en raison des améliorations du modèle, la taille réelle au moment de la commande prévaudra.





Principe de fonctionnement du filtre-presse à chambre :



1. La boue est pompée dans le filtre-presse. Les solides sont répartis uniformément sur les toiles filtrantes pendant le cycle d'alimentation (remplissage).

2. Les solides commencent à s'accumuler sur la toile filtrante, piégeant les particules qui s'ensuivent et construisant un gâteau filtrant. Le gâteau filtrant agit comme un filtre en profondeur pour la séparation solide/liquide. Le filtrat sort des plaques par les orifices d'angle dans le collecteur.

3. Lorsque les vannes correctes du collecteur sont ouvertes, le filtrat sort de la presse par la sortie de filtrat. Au fur et à mesure que la pompe d'alimentation du filtre-presse augmente la pression, les solides s'accumulent dans les chambres jusqu'à ce qu'elles soient complètement remplies de gâteau filtrant.

4. Une fois les chambres pleines, le cycle de remplissage est terminé et le filtre-presse est prêt à être vidé.





Paramètres techniques de base du filtre-presse.

Type	Surface filtrante (m2)	Taille de la plaque filtrante (mm)	Épaisseur du gâteau filtrant (mm)	Volume de la chambre filtrante (L)	Nombre de plaques filtrantes (PCS)	Pression de filtration (MPa)	Puissance du moteur (KW)	Poids (Kg)	Dimension (mm) (L×l×H)
XZ100/1250-30U	100	1250×1250	30	1479	36	85	4.0	8307	5020×1800×1600
XZ120/1250-30U	120			1777	43			9308	5470×1800×1600
XZ140/1250-30U	140			2094	51			10455	5990×1800×1600
XZ160/1250-30U	160			2381	58			11492	6450×1800×1600
XZ180/1250-30U	180			2669	65			12494	6905×1800×1600
XZ200/1250-30U	200			2965	72			13504	7360×1800×1600
XZ220/1250-30U	220			3285	80			14652	7880×1800×1600
XZ250/1250-30U	XZ250/1500-30U			3737	91			16227	8600×1800×1600
XZ200/1500-30U	200	1500×1500		30	3025	85	0.6	7.5	20030
6400×2200×1900	XZ250/1500-30U			250	3739			61	22978
7225×2200×1900	XZ300/1500-30U			300	4413			74	26026
8130×2200×1900	XZ350/1500-30U			350	5210			86	29220
8570×2200×1900	XZ400/1500-30U			400	14000			99	32574
9880×2200×1900	XZ450/1500-30U			450	6743			111	35586
10820×2200×1900	XZ500/1500-30U			500	7478			123	38606
11560×2200×1900	XZ600/2000-30U	600	2000×2000	40	12000	85	0.6	7.5	49000
11100×3000×2500	XZ700/2000-30U			700	14000			99	53000
12200×3000×2500	XZ800/2000-30U			800	16000			107	57000
13350×3000×2500	XZ900/2000-30U			900	18000			127	61000
14500×3000×2500	XZ1000/2000-30U			1000	20000			141	65000





15600×3000×2500



Service de Toper :

1. Nous avons une personne professionnelle en ligne pour vous fournir des informations complètes, faciles à comprendre et détaillées, ainsi que des données techniques sur la machine qui vous intéresse ; résoudre vos confusions ou questions sur la machine

2. Vous conseiller le type de machine le plus adapté en fonction de vos besoins pour votre référence

3. Organiser le calendrier si vous visitez notre usine.





4. Envoyer notre ingénieur technique dans votre pays pour l'installation, le test de fonctionnement, la résolution des questions, etc. si nécessaire.
